Caso de éxito · Broadcast

Unidad móvil con SMPTE 304 | EMCO Vídeo Industrial

EMCO Vídeo Industrial equipó una unidad móvil Mercedes Sprinter con un panel de 6 conexiones SMPTE 304 para llevar la señal de sus cámaras Blackmagic URSA Broadcast a sus CCU, a hasta 300 m, con el cable guardado en enrolladores metálicos APIL.

Cliente
EMCO Vídeo Industrial
Espacio
Unidad móvil Mercedes Sprinter
Sector
Broadcast

La tecnología

Fibra, alimentación y control en un solo cable

Hoy las conexiones de fibra son un elemento fundamental para transmitir señales de alta resolución a grandes distancias.

Con las conexiones amparadas por la norma SMPTE 304 (conector) y SMPTE 311 (cable) no solo hay una conexión de fibra monomodo: el mismo cable lleva la alimentación de la cámara y las conexiones para las señales de control y comunicación. Todo en un solo cable de no más de 9,2 mm.

Nuestro cliente EMCO Vídeo Industrial ha equipado una unidad móvil con conexiones SMPTE 304 para transmitir la señal de sus cámaras Blackmagic URSA Broadcast a sus controles de cámara (CCU), alojados en la unidad móvil Mercedes Sprinter.

Equipos de la unidad móvil

Cámaras
6 Blackmagic URSA Broadcast
Control de cámara
CCU alojadas en la unidad móvil
Vehículo
Mercedes Sprinter
6conexiones SMPTE 304, una por cámara
300 mde distancia de cámara en este caso
2 kmlongitud a la que puede extenderse
9,2 mmdiámetro máximo del cable SMPTE 311

La solución

Panel de 6 conexiones SMPTE 304 y enrolladores APIL

Para una conexión y una transmisión de señales seguras, en la unidad móvil se instaló un panel con 6 conexiones SMPTE 304, al que se conectan las 6 cámaras Blackmagic con sus CCU.

Distancia
Las cámaras pueden situarse a hasta 300 m en esta instalación; la longitud puede extenderse hasta 2 km.
Cable
Híbrido de fibra y cobre, según SMPTE 311, de no más de 9,2 mm.
Almacenaje
Enrolladores metálicos APIL 18 y APIL 42, que aseguran una mayor durabilidad del cable.

Más conexiones de este tipo en distribución de vídeo y cámara SMPTE 304 y en el cable terminado SMPTE 304 con enrollador.

Enrollador metálico APIL de Pínanson con cable híbrido SMPTE 304 de fibra y cobre
Enrollador metálico APIL con cable SMPTE 304: protege el cable híbrido de fibra y cobre en tiradas largas.

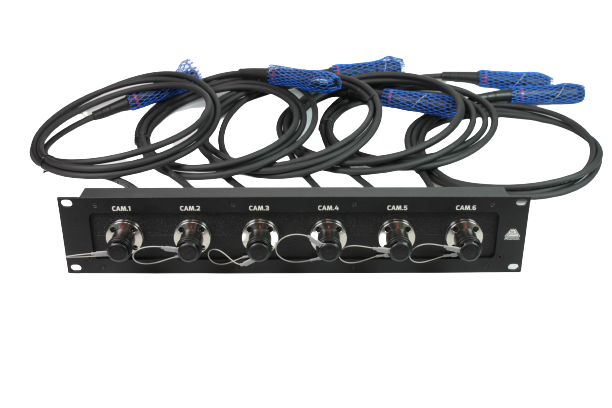

Panel con 6 conexiones SMPTE 304.
Panel con 6 conexiones SMPTE 304.
Esquema de la unidad móvil: cámara Blackmagic URSA Broadcast, enrollador APIL 18, patch SMPTE 304 y CCU
Esquema de conexión: de la cámara al patch SMPTE 304 de la unidad móvil y de ahí a su CCU.

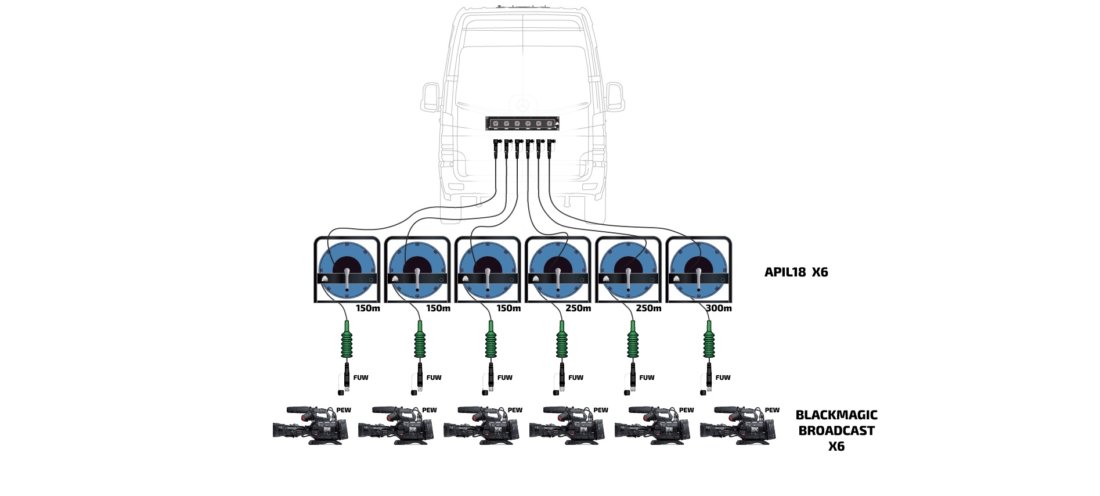

Las 6 cámaras, con sus enrolladores APIL 18 y APIL 42, conectadas al panel SMPTE 304 de la unidad móvil. Tiradas de hasta 300 m.
Las 6 cámaras, con sus enrolladores APIL 18 y APIL 42, conectadas al panel SMPTE 304 de la unidad móvil. Tiradas de hasta 300 m.

Soluciones hechas a medida. Sin límites

En Pínanson no ofrecemos soluciones estándar, sino soluciones exactas: número de canales, formato, tamaño, tipo de conexiones y color.

Si necesitas una infraestructura de distribución de señal que aún no existe en el mercado, podemos diseñarla, fabricarla y enviarla a cualquier parte del mundo.
