Patch panel Bantam

///Patch panel Bantam

Patch panel Bantam

208,201.217,25

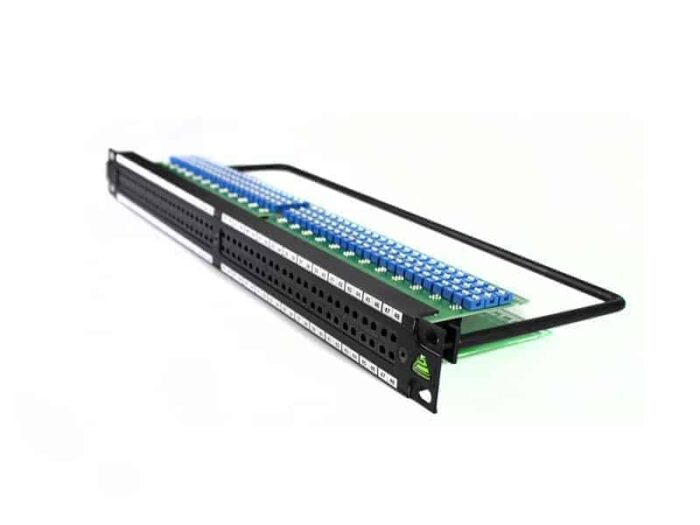

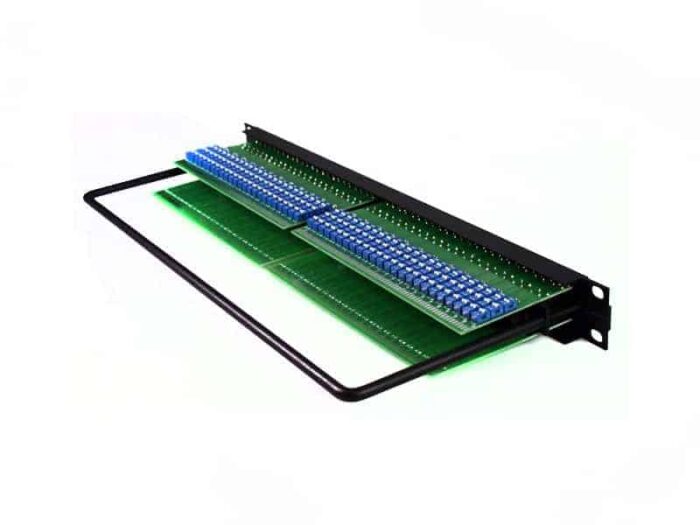

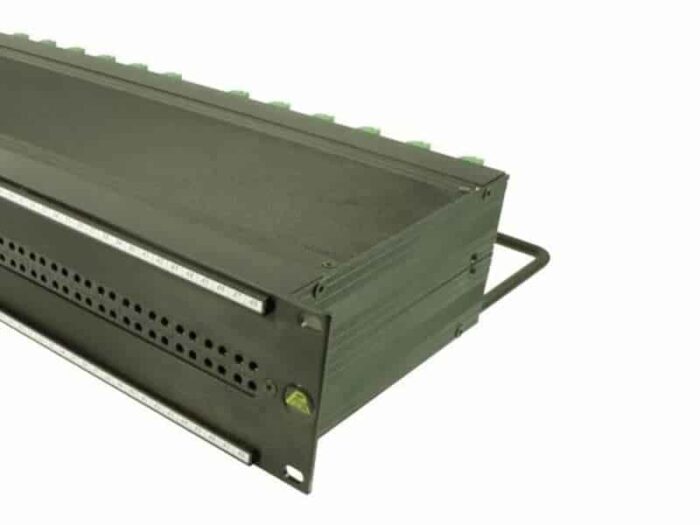

Patch Panel de audio para terminación o patcheo de entradas y salidas con conectores Bantam.
Emplazamiento Atornillable en Rack.
Formato 19”
Fabricado En España por Pínanson S.L.
208,201.217,25
Conectores 48 (2x24) 96 (2x48)
Normalización Normalizado fijo SWITCH-DIP Soldadura en PCB
Conexión trasera SUB-D-25 Soldadura en PCB Terminal block
Borrar Selección
SKU: 1533 Categoría:
  • Patch panel bantam
  • Conexión balanceada
  • Conector para audio en broadcast y aplicaciones profesionales
  • 2 filas por 24 conectores (48 conectores) o 2 filas por 48 conectores (96 conectores)
  • Normalización: Normalizado fijo, mediante switch o soldadura PCB
  • Trasera: soldadura PCB, mediante SUB-D-25 o mediante terminal block
Nombre:Name:Patch panel 19"Patch Panel 19"
Emplazamiento:Position:Atornillable en RackRack screw mounting
Conexión:Connection:Perpendicular al rackPerpendicular to the rack
Material:Material:PanelPanelAluminio extrusionadoExtruded aluminium
Porta-etiquetas:Label Frame:Aluminio extrusionado con etiqueta de poliésterExtruded aluminium with polyester label
Varilla sujeta-cables:Cable Lacing bar:Barra de acero F1 calibrado de diametro 8mm. Doblado en U de 65, 100 ó 150 mmCalibrated F1 steel bar diameter 8mm. U bent of 65, 100 or 150 mm
Acabado:Finish:Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc.Powder electrostatic covering 100-150 μ. Colour and direct print with text, logos, etc. on request
Dimesiones mm (An X Al X F):Dimmensions mm (W X H X D):1RU (483 X 44,5 X 25,3 + Varilla sujeta-cables)1RU (483 X 44,5 X 25,3 + Lacing bar)
1RU + Porta-etiquetas (483 X 44 X 18,5 + Varilla sujeta-cables)1RU + Label Frame (483 X 44 X 18,5 + Lacing bar)
2RU (483 X 89 X 25,3 + Varilla sujeta-cables)2RU (483 X 89 X 25,3 + Lacing bar)
2RU + Porta-etiquetas (483 X 88,1 X 25,3 + Varilla sujeta-cables) 2RU + Label Frame (483 X 88,1 X 25,3 + Lacing bar)
3RU (483 X 133,5 X 25,3 + Varilla sujeta-cables)3RU (483 X 133,5 X 25,3 + Lacing bar)
4RU (483 X 177,8 X 25,3 + Varilla sujeta-cables)4RU (483 X 177,8 X 25,3 + Lacing bar)
6RU (483 X 265,9 X 25,3 + Varilla sujeta-cables)6RU (483 X 265,9 X 25,3 + Lacing bar)
Conectores

,

Normalización

, ,

Conexión trasera

SUB-D-25, Soldadura en PCB, Terminal block

SKU PT1829
Conectores: 96 (2x48)
Normalización: Normalizado fijo
Conexión trasera: SUB-D-25


Anchura: 483 mm
Altura: 44 mm
Fondo: 107 mm

SKU PT23685
Conectores: 48 (2x24)
Normalización: Soldadura en PCB
Conexión trasera: Terminal block


Anchura: 483 mm
Altura: 88.1 mm
Fondo: 213.1 mm

SKU PT12421
Conectores: 96 (2x48)
Normalización: SWITCH-DIP
Conexión trasera: Terminal block


Anchura: 483 mm
Altura: 88.1 mm
Fondo: 213.1 mm

SKU PT1664
Conectores: 96 (2x48)
Normalización: Normalizado fijo
Conexión trasera: Terminal block


Anchura: 483 mm
Altura: 88.1 mm
Fondo: 213.1 mm

SKU PT1665
Conectores: 96 (2x48)
Normalización: Soldadura en PCB
Conexión trasera: Soldadura en PCB


Anchura: 483 mm
Altura: 44 mm
Fondo: 107 mm

SKU PT2057
Conectores: 48 (2x24)
Normalización: Soldadura en PCB
Conexión trasera: Soldadura en PCB


Anchura: 483 mm
Altura: 44 mm
Fondo: 107 mm

SKU PT12417
Conectores: 96 (2x48)
Normalización: Normalizado fijo
Conexión trasera: Soldadura en PCB


Anchura: 483 mm
Altura: 44 mm
Fondo: 107 mm

SKU PT14127
Conectores: 48 (2x24)
Normalización: Normalizado fijo
Conexión trasera: Soldadura en PCB


Anchura: 483 mm
Altura: 44 mm
Fondo: 107 mm

SKU PT12418
Conectores: 96 (2x48)
Normalización: SWITCH-DIP
Conexión trasera: Soldadura en PCB


Anchura: 483 mm
Altura: 44 mm
Fondo: 107 mm

SKU PT20252
Conectores: 48 (2x24)
Normalización: SWITCH-DIP
Conexión trasera: Soldadura en PCB


Anchura: 483 mm
Altura: 44 mm
Fondo: 107 mm

Hoja de Información PDF Descargar
