Caso de éxito
CLIP So Llum i Imatge | Pablo Alborán, Mad Cool o Los Miserables…
Clip So Llum i Imatge
CLIP So Llum i Imatge es una empresa con sede en Barcelona, especializada en la producción técnica de eventos a nivel nacional e internacional. Con más de una década de experiencia en el sector del entretenimiento, CLIP ofrece soluciones integrales que abarcan el diseño y la implementación de sistemas de sonido, iluminación y equipos audiovisuales, para todo tipo de eventos, adaptándose a lo que necesita cada cliente.
La empresa ha realizado la producción técnica del concierto de Pablo Alborán en Barcelona, la infraestructura de sonido y luces para Red Hot Chili Peppers y Billie Eilish en el MAD COOL, iluminación y sonido del icónico musical «Los Miserables» en Madrid o la provisión del espectáculo audiovisual durante el lanzamiento de un álbum de Rosalía.
Pablo Alborán, Red Hot Chili Peppers y Billie Eilish en festival Mad Cool, el musical de «Los miserables» o presentación de álbum de Rosalía entre otros…

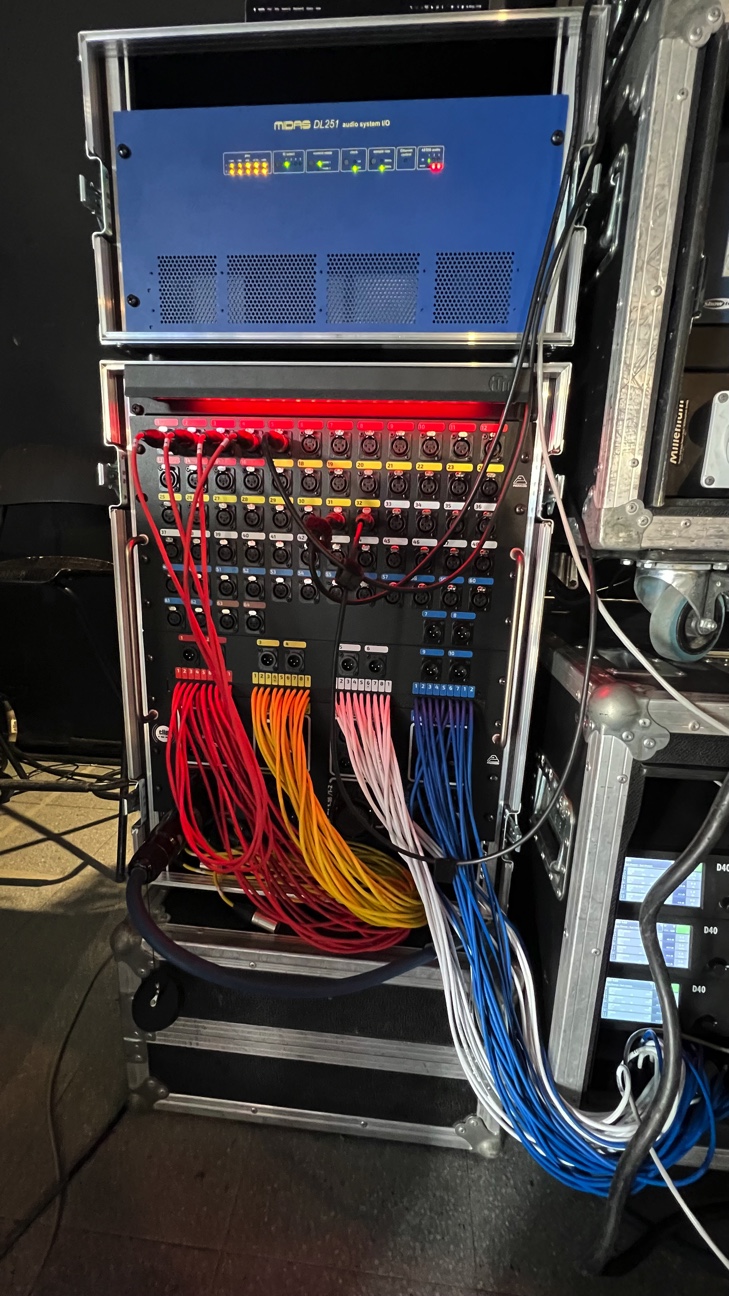

Foto: Stage box GAR PTRS9418 instalado en rack del cliente. Cortesía de Albert Pujol de CLIP.

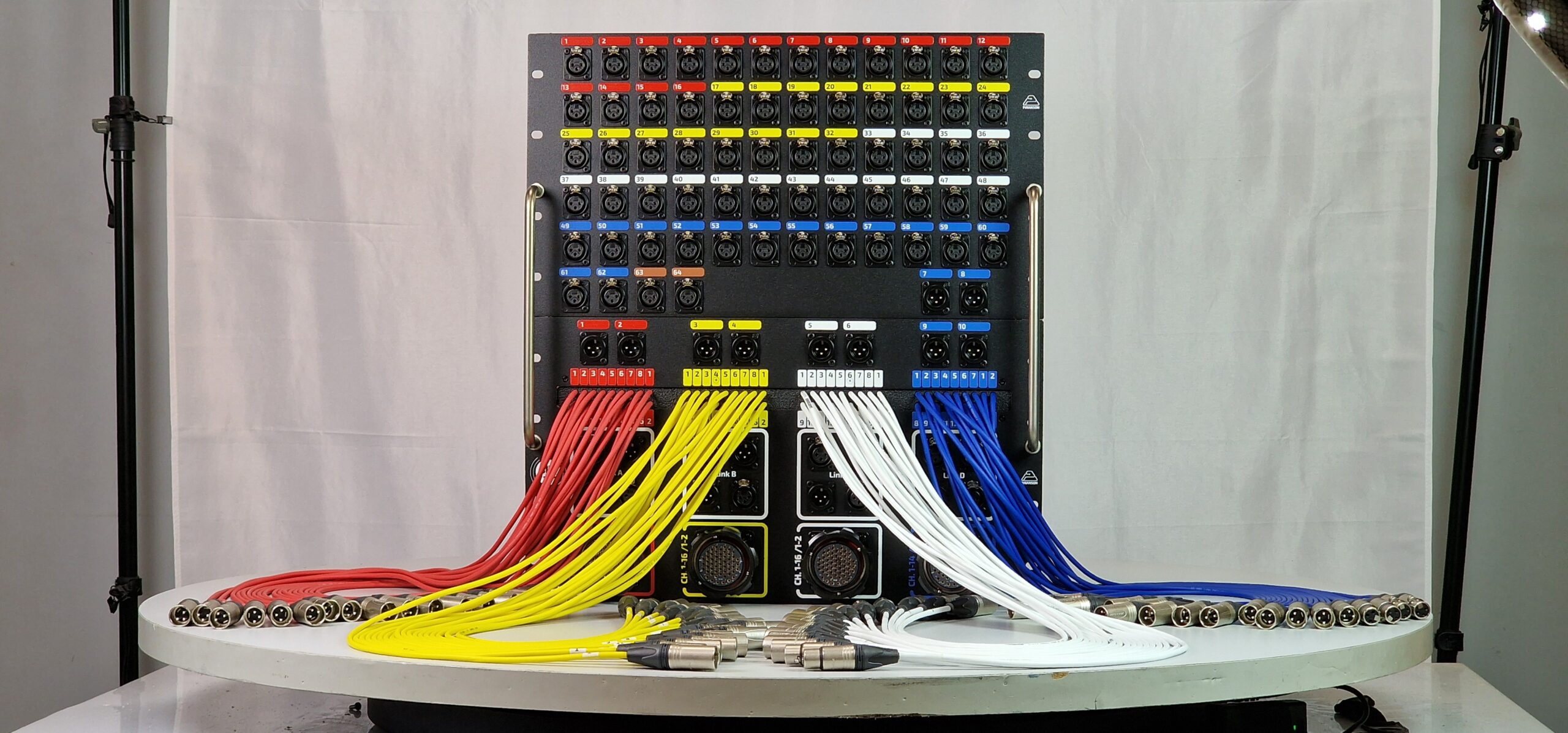

STAGE BOX GAR 64 envíos/10 retornos, para 3 consolas y con varios módulos especiales.
Para señales de audio a nivel de micrófono-línea en sonido profesional en vivo donde se requieren 64 envíos/10 retornos en 3 salidas. Este equipo GAR incluye patcheo de señales, canales de retorno y sección link. Grupos identificados por colores: rojo, amarillo, blanco y azul.
Se compone de:
- 1 Entrada balanceada mediante 64 conectores XLR-H
- 3 Salidas balanceadas por cada canal mediante 6 multiconectores LK (32 canales cada multiconector) para MONITORES, PA Y AUX.
- 4 secciones LINK de 2 XLR-H + 2 XLR-M
- 2 XLR-M RETORNOS (en grupos rojo, amarillo y blanco) y 4 XLR-M RETORNOS (en grupo azul)
- 62 latiguillos XLR-M y 10 XLR-H para patcheo de cajas remotas.
- Formato AR para instalación en rack 19”
Se necesitaba un sistema unificado para 64 envíos/10 retornos en el que se pudiera disponer de todos los canales en 3 receptores diferentes.
Según las especificaciones de nuestro cliente, en Pínanson diseñamos y fabricamos a medida::
- 1 stage box GAR REF.: PTRS9418 de 64 envíos y 10 retornos en caja enrackable AR para 19″ mediante conectores LK para un manejo rápido de los 64 canales y poder ser recibidos en 3 consolas diferentes.
- 8 Cajas remotas formato CAT de 18 canales: 16 envíos + 2 retornos (x6) y 14 envíos + 4 retornos (x2)
- 8 mangueras acabadas en conectores LK-LK para el conexionado de las cajas remotas con la stage box.
- 4 latigadores con conectores LK en una punta y sistema Tidy con cables XLR-M-H en la otra.

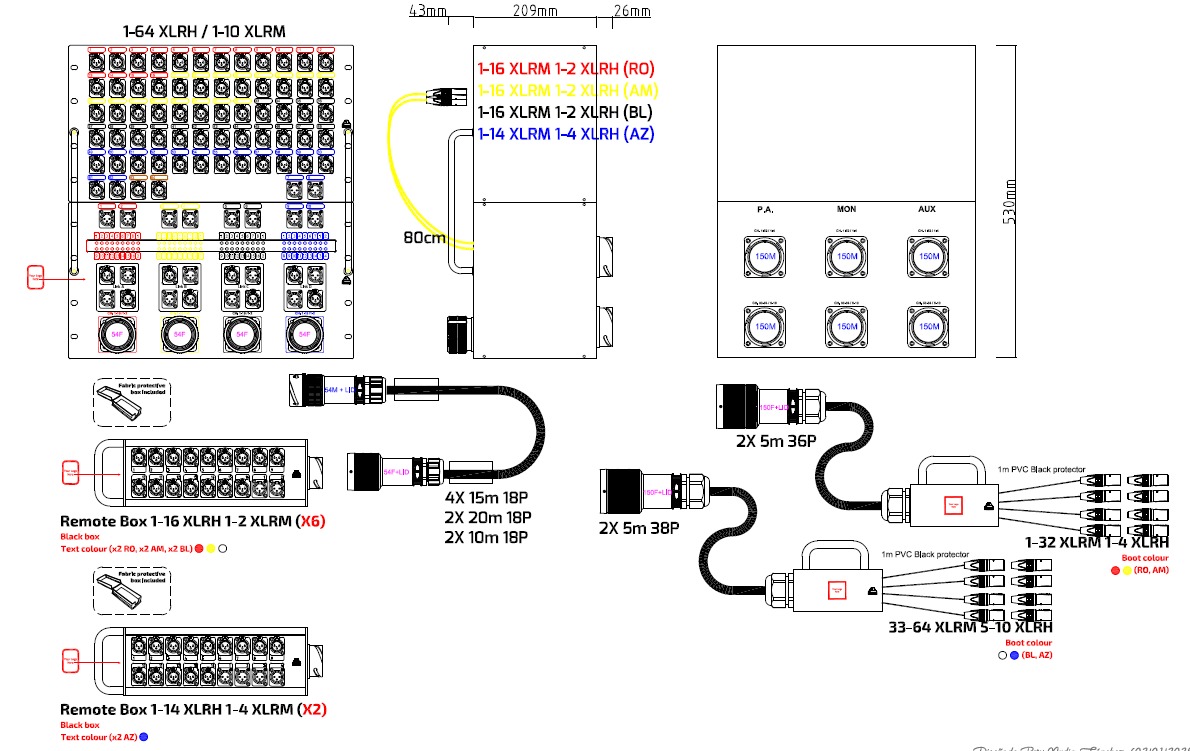

Imagen del equipo completo diseñado para CLIP So Llum i Imatge.
Cajas Remotas CAT : hasta 18 canales en una misma caja.
Dentro del equipamiento diseñado para CLIP, se fabricaron 8 cajas remotas formato CAT para situar en el escenario.
Las cajas remotas o stage box formato CAT tienen las siguientes características::
- Para hasta 18 canales
- Los conectores se disponen en 2 filas para ganar espacio para etiquetado desechable tipo pegatina
- Conexión de los XLR perpendicular a la superficie
- Hecha de aluminio extrusionado e impresión directa. Patas de goma, asa de aluminio con revestimiento de plástico.
- Dimensiones: ancho depende del número de canales, alto: 115 mm y fondo: 74 mm.
- Incluye funda de protección de tela con velcro
