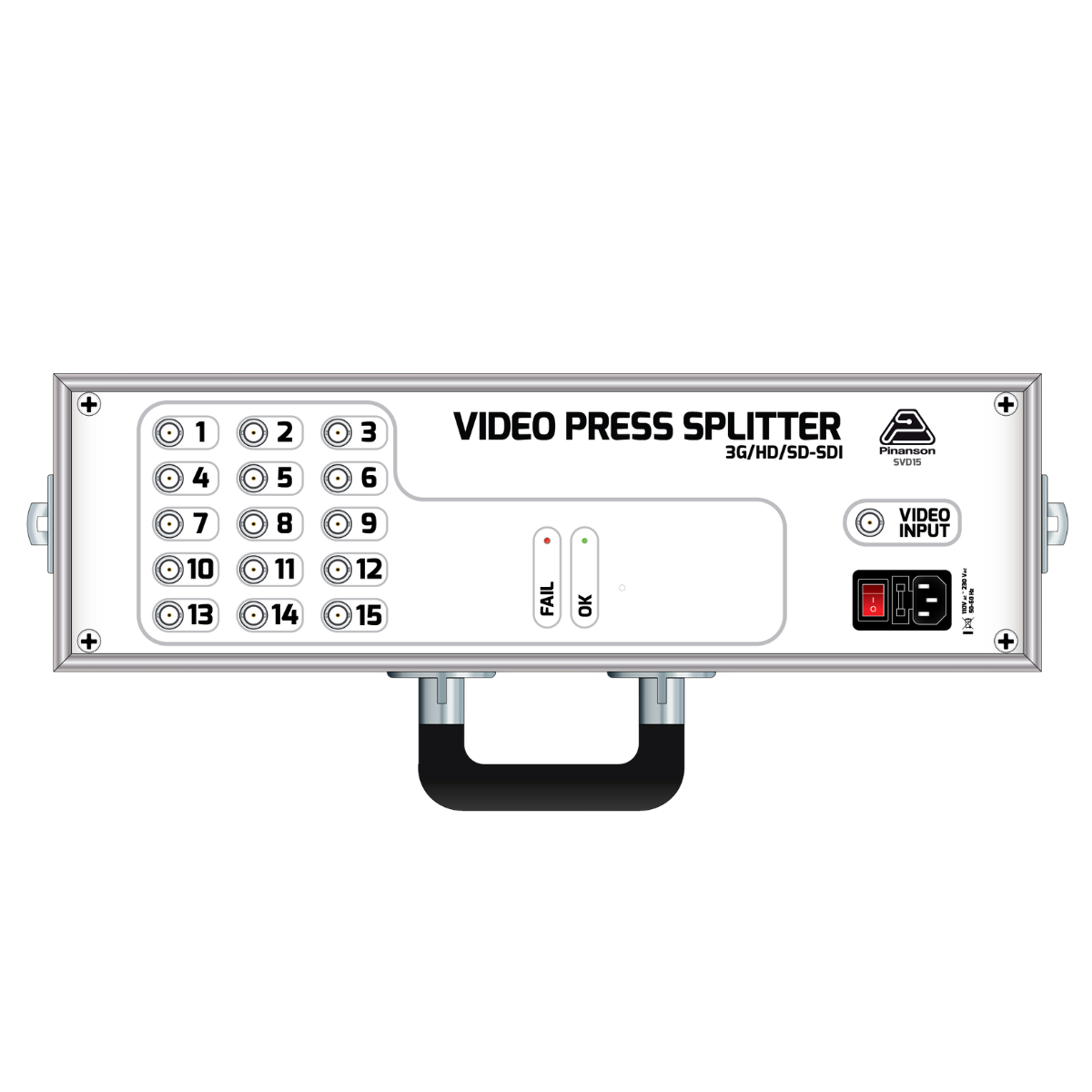

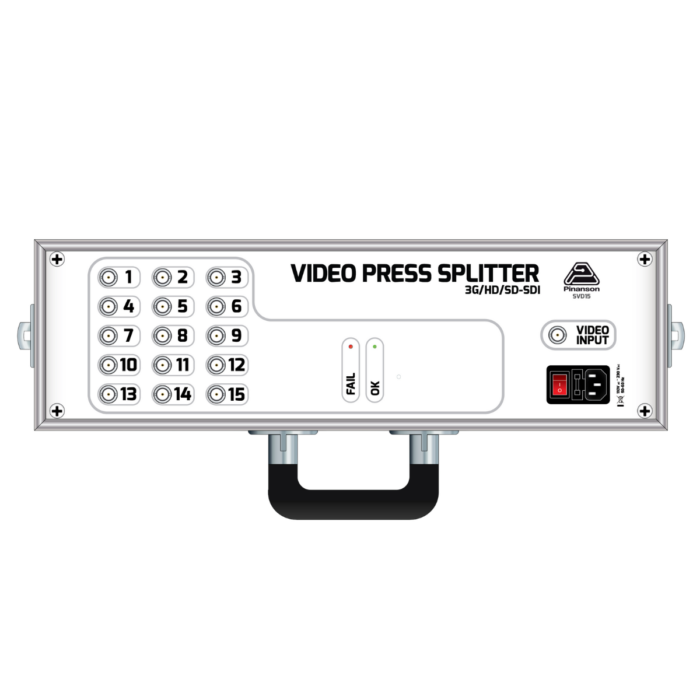

Splitter de vídeo digital SVD

Splitter de vídeo digital SVD

355,291.013,41

Splitter de vídeo Digital hasta 3G-SDI para distribución aislada y activa de 1 canal de entrada con ecualización y regeneración del reloj de datos, automática.
Emplazamiento Portátil, atornillable en Rack o atornillable en superficies.
Formato Flight case (Maletín), Caja AR 19” o Caja WR
Fabricado En España por Pínanson S.L.
355,291.013,41
Salidas 8 Salidas 15 Salidas
Formato Caja AR 19" Caja MF Flight case (maletín)
Borrar Selección
    • (max file size 20 MB)

    Si lo prefieres podemos imprimir tu logotipo corporativo en este producto

SKU: 8532 Categoría:
Acrónimo:Abbreviation:SVD SVD
Tipo de Señal:Signal:Vídeo Digital. 3G-SDIDigital video. 3G-SDI
Distribución:Distribution:ActivaActive
Nº Entradas:No. Inputs1 Desbalanceada BNC 1 Unbalanced BNC
Nº Salidas:No. Outputs8 o 15 Desbalanceadas BNC8 o 15 Unbalanced BNC
Ecualización:Equalization:Sí. Yes.
Indicadores: Indicators:Señal OK / FALLOSignal OK/FAIL
Formato:Format:Caja MF (portátil), Caja AR (enrackable) y Fly Case (maletín) MF box (portable),AR box (rack mount) and Fly Case (briefcase)
Salidas

,

Formato

, ,

SKU PTR1232
Salidas: 8 Salidas
Formato: Caja AR 19"


Anchura: 483 mm
Altura: 44.5 mm
Fondo: 212.9 mm

SKU PTR1231
Salidas: 8 Salidas
Formato: Caja MF


Anchura: 115 mm
Altura: 45.3 mm
Fondo: 81 mm

SKU PTR1556
Salidas: 15 Salidas
Formato: Flight case (maletín)


Anchura: 520 mm
Altura: 105 mm
Fondo: 150 mm

Hoja de Información PDF Descargar
Splitter de vídeo digital SVD

FORMATO FLIGHT CASE (Maletín)

Nombre:Name:Flight case (Maletín)Flight case (Briefcase)
Emplazamiento:Position:SuperficiesSurfaces
Instalacion:Installation:MóvilMobile
Material:Material:Bisagras y cierre:Hinges and locking:Chapa cincadaGalvanized sheet
Asa:Handle:PlásticoPlastic
Cantoneras:Corners:Plástico (MOD: ALUM) o Chapa cincada (MOD: ALUM-W 2015)Plastic (MOD: ALUM) or Galvanized sheet (MOD: ALUM-W 2015)
Perfilería:Frames:AluminioAluminium
Patas:Foot:GomaRubber
Superfice:Surface:Madera contrachapada y cara exterior recubierta de pvc de 4mm (MOD: ALUM) ó 6mm (MOD: ALUM-W 2015)Plywood and exterior face covered with 4mm (MOD: ALUM) or 6mm PVC (MOD: ALUM-W 2015)
Revestimiento interno:Inner coating:Foam 5mm (ALUM-W 2015)Foam 5mm (ALUM-W 2015)
Panel de conexiones:Connection pannel:Aluminio extrusionadoExtruded aluminium
Acabado:Finish:Acabado interior:Inside finish:Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc.Powder electrostatic covering 100-150 μ. Colour on request. Direct print with text, logos, etc. on request.
Acrónimo:Acronym:MM

FORMATO CAJA AR
Nombre:Name:Caja AR 19"Box AR 19"
Emplazamiento:Position:Atornillable en RackRack screw mounting
Conexión:Connection:Perpendicular al rackPerpendicular to the rack
MaterialMaterialPanel frontal:Frontal Panel:Aluminio extrusionadoExtruded aluminium
Panel trasero:Rear Panel:Aluminio extrusionadoExtruded aluminium
Piezas de uniónUnion partsAluminum 3mm y/o Acero al carbono 1,5mmAluminio 3mm and/or Carbon steel 1,5mm
Acabado:Finish:Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc.Powder electrostatic covering 100-150 μ. Colour and direct print with text, logos, etc. on request
Dimesiones mm (An X Al):Dimmensions mm (W X H):1RU (483 X 44,5)1RU (483 X 44,5)
2RU (483 X 89)2RU (483 X 89)
3RU (483 X 133,5)3RU (483 X 133,5)
4RU (483 X 177,8)4RU (483 X 177,8)
6RU (483 X 265,9)6RU (483 X 265,9)
Dimesiones mm (F):Dimmensions mm (D):UNI (44)UNI (44)
UNI LONG (91)UNI LONG (91)
UNI MAM (210)UNI MAM (210)

FORMATO CAJA WR
NombreNameCaja WRBox WRCaja WRDBox WRD
Emplazamiento:Position:SuperficieSurfaceSuperficieSurface
Instalación:Installation:AtornillableScrew mountingAtornillableScrew mounting
Conexión:Connection:Perpendicular superficiePerpendicular to the surfacePerpendicular superficiePerpendicular to the surface
Material:Material:Solapa:Flap:Acero 1,5mmSteel 1,5mmAcero 1,5mmSteel 1,5mm
Puerta:Door:Acero 1,5mmSteel 1,5mm
Caja:Box:Acero 1,5mmSteel 1,5mmAcero 1,5mmSteel 1,5mm
Panel de conexiones:Connection pannel:Aluminio extrusionadoExtruded aluminiumAluminio extrusionadoExtruded aluminium
Acabado:Finish:Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc.Powder electrostatic covering 100-150 μ. Colour and direct print with text, logos, etc. on request.Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc.Powder electrostatic covering 100-150 μ. Colour and direct print with text, logos, etc. on request.
Acrónimo:Acronym:WRWRWRDWRD
Dimesiones mm (An X Al X F):Dimmensions mm (W X H X D):2RUMM (137 X 146 X 100)2RUMM (137 X 146 X 100)2RUM (273 X 143 X 100)2RUM (273 X 143 X 100)
2RUM (273 X 143 X 70/100)2RUM (273 X 143 X 70/100)4RUM (273 X 300 X 100)4RUM (273 X 300 X 100)
4RUM (273 X 300 X 70/100)4RUM (273 X 300 X 70/100)6RUM (273 X 300 X 100)6RUM (273 X 300 X 100)
6RUM (273 X 300 X 70/100)6RUM (273 X 300 X 70/100)8RUM (273 X 389 X 100)8RUM (273 X 389 X 100)
8RUM (273 X 389 X 70/100)8RUM (273 X 389 X 70/100)2RU (515 X 143 X 100)2RU (515 X 143 X 100)
2RU (515 X 143 X 70/100)2RU (515 X 143 X 70/100)4RU (515 X 300 X 100)4RU (515 X 300 X 100)
4RU (515 X 300 X 70/100)4RU (515 X 300 X 70/100)6RU (515 X 300 X 100)6RU (515 X 300 X 100)
6RU (515 X 300 X 70/100)6RU (515 X 300 X 70/100)8RU (515 X 480 X 100)8RU (515 X 480 X 100)
8RU (515 X 480 X 70/100)8RU (515 X 480 X 70/100)10RU (515 X 480 X 100)10RU (515 X 480 X 100)
10RU (515 X 480 X 70/100)10RU (515 X 480 X 70/100)12RU (515 X 655 X 100)12RU (515 X 655 X 100)
12RU (515 X 655 X 70/100)12RU (515 X 655 X 70/100)14RU (515 X 655 X 100)14RU (515 X 655 X 100)
14RU (515 X 655 X 70/100)14RU (515 X 655 X 70/100)
