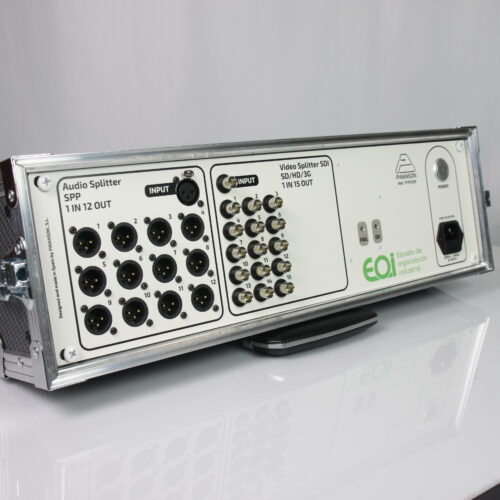

| Splitter para prensa audio y vídeo para distribución activa o pasiva. | |
| Características | Salidas aisladas por transformador. Señales de audio/vídeo analógicas y digitales desde un mismo dispositivo. |
| Opcional | Des embebedor de audio |
| Transformador | Lundahl |
| Emplazamiento | Portátil o atornillable en exteriores. |
| Formato | Flight case (Maletín) o Caja IP66 I |
| Fabricado | En España por Pínanson S.L. |
Splitter de Prensa audio y vídeo
Recuerda, podemos personalizar todos nuestros productos para adaptarnos a cada necesidad.
| Acrónimo: | Abbreviation: | MIXTO: SVD+SPP | MIXTO: SVD+SPP |
| Combinación: | Combination: | Audio analógico y vídeo digital | Analogue audio and digital video |
| Formato: | Format: | Fly case (Maletín)or AR box (para rack) | Fly case (briefcase) or AR box (rack mount) |
| SPP | SPP | ||
| Tipo de Señal: | Signal: | Audio nivel línea | Line level audio |
| Distribución: | Distribution: | Pasiva | Passive |
| Aislamiento: | Isolation: | Por transformador. Por canal. | By transformer. Each channel. |
| Nº Entradas: | No. Input: | 1 Balanceada XLR-H. Nivel Línea. | 1 Balanced XLR-F. Line Level. |
| Salida Link: | Output link: | 1 Balanceada XLR-M. Nivel Línea. | 1 Balanced XLR-M. Line Level. |
| Nº Salidas: | No. Outputs: | 12 Balanceadas XLR-M. Nivel Línea. | 12 Balanceaded XLR-M. Line level. |
| Respuesta en Frecuencia: | Frequency response: | ± 0.8 dB (+4 dBu, 20Hz-20KHz) | ± 0.8 dB (+4 dBu, 20Hz-20KHz) |
| THD+N: | THD+N: | ≤ 0.05% (+4 dBu, 1KHz) | ≤ 0.05% (+4 dBu, 1KHz) |
| CMRR: | CMRR: | > 90 dB (+4 dBu, 1KHz) | > 90 dB (+4 dBu, 1KHz) |
| SVD | SVD | ||
| Tipo de Señal: | Signal: | Vídeo Digital 3G-SDI | 3G-SDI digital video |
| Distribución: | Distribution: | Activa | Active |
| Nº Entradas: | No. Inputs | 1 Desbalanceada BNC | 1 Unbalanced BNC |
| Nº Salidas: | No. Outputs | 15 Desbalanceadas BNC | 15 Unbalanced BNC |
| Ecualización: | Equalization: | Sí. | Yes. |
| Indicadores: | Indicators: | Señal OK / FALLO | Signal OK/FAIL |
| Acrónimo: | Abbreviation: | MIXTO: SVD+SMC | MIXTO: SVD+SMC |
| Combinación: | Combination: | Audio analógico y vídeo digital | Analogue audio and digital video |
| Formato: | Format: | Fly case (Maletín)or AR box (para rack), Caja IP66 para exteriores | Fly case (briefcase) or IP66 Outdoor box |
| SMC | SMC | ||
| Tipo de Señal: | Signal: | Audio nivel línea | Line level audio |
| Distribución: | Distribution: | Activa | Active |
| Aislamiento: | Isolation: | Por transformador. Por canal. | By transformer. Each channel. |
| Nº Entradas: | No. Input: | 1 Balanceada XLR-H. Nivel Línea. | 1 Balanced XLR-F. Line Level. |
| Salida Link: | Output link: | 1 Balanceada XLR-M. Nivel Línea. | 1 Balanced XLR-M. Line Level. |
| Nº Salidas: | No. Outputs: | 16 Balanceadas XLR-M. Nivel Línea. | 16 Balanced XLR-M. Line level. |
| Ganancia de Salida: | Output gain: | Por grupo con potenciómetro hasta +6 dB. | Each group with potenciometer up to +6 dB. |
| Monitorado | Monitoring: | Visual (por LED) de Entrada/ Salida (por grupos) | Visual (by LED) of Input and Output (per group) signals |
| Respuesta en Frecuencia: | Frequency response: | ± 0.1 dB (+4 dBu, 20Hz-20KHz) | ± 0.1 dB (+4 dBu, 20Hz-20KHz) |
| THD+N: | THD+N: | ≤ 0.01% (+4 dBu, 1KHz) | ≤ 0.01% (+4 dBu, 1KHz) |
| CMRR: | CMRR: | > 70 dB (+4 dBu, 1KHz) | > 70 dB (+4 dBu, 1KHz) |
| SVD | SVD | ||
| Tipo de Señal: | Signal: | Vídeo Digital 3G-SDI | 3G-SDI digital video |
| Distribución: | Distribution: | Activa | Active |
| Nº Entradas: | No. Inputs | 1 Desbalanceada BNC | 1 Unbalanced BNC |
| Nº Salidas: | No. Outputs | 15 Desbalanceadas BNC | 15 Unbalanced BNC |
| Ecualización: | Equalization: | Sí. | Yes. |
| Indicadores: | Indicators: | Señal OK / FALLO | Signal OK/FAIL |
| Acrónimo: | Abbreviation: | MIXTO: SVD+SAI IT IMC | MIXTO: SVD+SAI IT IMC |
| Combinación: | Combination: | Audio analógico y vídeo digital | Analogue audio and digital video |
| Formato: | Format: | Fly case (Maletín) o Caja AR (rack) | Fly case (briefcase) or AR box (rack mount) |
| SAI IT IMC | SAI IT IMC | ||
| Tipo de Señal: | Signal: | Audio nivel línea | Line level audio |
| Distribución: | Distribution: | Activa | Active |
| Aislamiento: | Isolation: | Por transformador. Por cada salida. | By transformer. Each output. |
| Nº Entradas: | No. Input: | 1 Balanceada XLR-H. Nivel Línea. | 1 Balanced XLR-F. Line Level. |
| Salida Link: | Output link: | 1 Balanceada XLR-M. Nivel Línea. | 1 Balanced XLR-M. Line Level. |
| Nº Salidas: | No. Outputs: | 16 Balanceadas XLR-M. Nivel Línea. | 16 Balanced XLR-M. Line level. |
| Ganancia de Salida: | Output gain: | Por salida con potenciómetro hasta +6 dB. | Each output with potenciometer up to +6 dB. |
| Monitorado | Monitoring: | Visual (por LED) de Entrada y Salida. | Visual (by LED) of Input and Output signals. |
| Respuesta en Frecuencia: | Frequency response: | ± 0.2 dB (+4 dBu, 20Hz-20KHz) | ± 0.2 dB (+4 dBu, 20Hz-20KHz) |
| THD+N: | THD+N: | ≤ 0.01% (+4 dBu, 1KHz) | ≤ 0.01% (+4 dBu, 1KHz) |
| CMRR: | CMRR: | > 70 dB (+4 dBu, 1KHz) | > 70 dB (+4 dBu, 1KHz) |
| SVD | SVD | ||
| Tipo de Señal: | Signal: | Vídeo Digital 3G-SDI | 3G-SDI digital video |
| Distribución: | Distribution: | Activa | Active |
| Nº Entradas: | No. Inputs | 1 Desbalanceada BNC | 1 Unbalanced BNC |
| Nº Salidas: | No. Outputs | 15 Desbalanceadas BNC | 15 Unbalanced BNC |
| Ecualización: | Equalization: | Sí. | Yes. |
| Indicadores: | Indicators: | Señal OK / FALLO | Signal OK/FAIL |
| Acrónimo: | Abbreviation: | DESEMBEBEDOR+SVD+SAI IT IMC | DE-EMBEDDER+SVD+SAI IT IMC |
| Combinación: | Combination: | Audio analógico desembebido+vídeo digital | Analogue audio and digital video |
| Formato: | Format: | Caja AR (rack)o Caja IP66 para exteriores | AR box (rack mount) or IP66 Outdoor box |
| SAI IT IMC | SAI IT IMC | ||
| Tipo de Señal: | Signal: | Audio nivel línea | Line level audio |
| Distribución: | Distribution: | Activa | Active |
| Aislamiento: | Isolation: | Por transformador. Por cada salida. | By transformer. Each output. |
| Nº Entradas: | No. Input: | 1 Balanceada XLR-H. Nivel Línea. | 1 Balanced XLR-F. Line Level. |
| Salida Link: | Output link: | 1 Balanceada XLR-M. Nivel Línea. | 1 Balanced XLR-M. Line Level. |
| Nº Salidas: | No. Outputs: | 16 Balanceadas XLR-M. Nivel Línea. | 16 Balanced XLR-M. Line level. |
| Ganancia de Salida: | Output gain: | Por salida con potenciómetro hasta +6 dB. | Each output with potenciometer up to +6 dB. |
| Monitorado | Monitoring: | Visual (por LED) de Entrada y Salida. | Visual (by LED) of Input and Output signals. |
| Respuesta en Frecuencia: | Frequency response: | ± 0.2 dB (+4 dBu, 20Hz-20KHz) | ± 0.2 dB (+4 dBu, 20Hz-20KHz) |
| THD+N: | THD+N: | ≤ 0.01% (+4 dBu, 1KHz) | ≤ 0.01% (+4 dBu, 1KHz) |
| CMRR: | CMRR: | > 70 dB (+4 dBu, 1KHz) | > 70 dB (+4 dBu, 1KHz) |
| SVD | SVD | ||
| Tipo de Señal: | Signal: | Vídeo Digital 3G-SDI | 3G-SDI digital video |
| Distribución: | Distribution: | Activa | Active |
| Nº Entradas: | No. Inputs | 1 Desbalanceada BNC | 1 Unbalanced BNC |
| Nº Salidas: | No. Outputs | 15 Desbalanceadas BNC | 15 Unbalanced BNC |
| Ecualización: | Equalization: | Sí. | Yes. |
| Indicadores: | Indicators: | Señal OK / FALLO | Signal OK/FAIL |
FORMATO FLIGHT CASE (Maletín)
| Nombre: | Name: | Flight case | Flight case | ||
| Emplazamiento: | Position: | Superficies | Surfaces | ||
| Instalacion: | Installation: | Móvil | Mobile | ||
| Material: | Material: | Bisagras y cierres: | Hinges and lockings: | Chapa cincada | Galvanized sheet |
| Asa encastrada: | Built-in handle: | Chapa cincada | Galvanized sheet | ||
| Cantoneras: | Corners: | Chapa cincada | Galvanized sheet | ||
| Perfileria: | Frames: | Aluminio | Aluminium | ||
| Patines de madera: | Wood foot: | Depende de la dimensión | Depends on dimmension | ||
| Ruedas: | Wheels: | Depende de la dimension | Depends on dimmension | ||
| Superfice: | Surface: | Madera contrachapada y cara exterior recubierta de pvc de 6mm | Plywood and exterior face covered with 6mm PVC | ||
| Revestimiento interno: | Inner coating: | Foam 5mm | Foam 5mm | ||
| Panel de conexiones: | Connection pannel: | Aluminio extrusionado | Extruded aluminium | ||
| Acabado: | Finish: | Acabado interior: | Inside finish: | Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc. | Powder electrostatic covering 100-150 μ. Colour on request. Direct print with text, logos, etc. on request. |
| Acrónimo: | Acronym: | FLY | FLY |
| Nombre | Name | Caja IP66 I | Box IP66 I | ||
| Emplazamiento: | Position: | Exterior | Outdoor | ||
| Instalacion: | Installation: | Atornillable | Screw mounting | ||
| Puerta: | Door: | Con apertura neumática y apoyo (Bajo petición) | With pneumatic opening and support (Under request) | ||
| Conexión: | Connection: | Perpendicular superficie | Perpendicular to the surface | ||
| Grado de protección: | Degree of protection: | IP66 - IK10 | IP66 - IK10 | ||
| Material: | Material: | Caja: | Box: | Acero inoxidable AISI 304L | Stainless steel AISI 304L |
| Panel de conexiones: | Connection pannel: | Aluminio extrusionado | Extruded aluminium | ||
| Acabado: | Finish: | Acabado exterior: | Outside finish: | Acero desnudo o con recubriemto en polvo poliester, diseñado para el exterior. Color bajo petición. Texto, logotipos, etc grabados a laser. | Bare stell or polyester based powder coated, designed for the exterior environment. Colour on request. Laser engraved text, logos, etc. on request. |
| Acabado interior: | Inside finish: | Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc. | Powder electrostatic covering 100-150 μ. Colour on request. Direct print with text, logos, etc. on request. | ||
| Acrónimo: | Acronym: | IP66I | IP66I | ||
| Dimesiones mm (An X Al X F): | Dimmensions mm (W X H X D): | 3RUM F290 (300 X 200 X 290) | 3RUM D290 (300 X 200 X 290) | ||
| 4RUM F290 (300 X 230 X 290) | 4RUM D290 (300 X 230 X 290) | ||||
| 6RUM F290 (300 X 300 X 290) | 6RUM D290 (300 X 300 X 290) | ||||
| 4RU F290 (540 X 230 X 290) | 4RU D290 (540 X 230 X 290) | ||||
| 7RU F290 (540 X 370 X 290) | 7RU D290 (540 X 370 X 290) | ||||
| 8RU F290 (540 X 420 X 290) | 8RU D290 (540 X 420 X 290) |
