Caso de éxito
Grupo TSC | Carlos Rivera, Joaquín Sabina, Café Quijano…
Grupo TSC
El Grupo TSC o Grupo Tecnosound Canarias con sede en Lanzarote y Gran Canaria, es una empresa con más de 25 años cubriendo todo tipo de eventos audiovisuales como conciertos y festivales.
En 2025 TSC ha cubierto la producción técnica de Carlos Rivera, Joaquín Sabina, Café Quijano, Miguel Poveda o Pedro Guerra y festivales como el Carnaval de Las Palmas de Gran Canaria, Lavalive, Boombastic, Gran Canaria Live Fest…
Como empresa de grandes producciones de audio tenían la necesidad de «disponer de un sistema universal donde poder manejar varios escenarios con facilidad» según nos menciona Adrián Suárez.
Foto: Equipamiento del grupo TSC. Cortesía de Adrián Suárez Santana.
Sistema unificado para 64 canales
«Hemos mejorado el conexionado de todos los sistemas y logrado unificar todos dispositivos de la empresa con el mismo tipo de conector, lo que significa un ahorro considerable de tiempo en montajes y desmontajes, cambios de escenario y limpieza»
Para señales de audio a nivel de micrófono-línea en sonido profesional en vivo o estudio donde se requiere la distribución de varios canales en 2 salidas aisladas y 1 salida directa. Es un splitter pasivo de 64 canales que distribuye cada una de las entradas en 2 salidas aisladas por transformador y 1 salida directa (para alimentación phantom de microfonía). Para señales micrófono y línea.
Se compone de:
- 1 Entrada balanceada mediante 64 conectores XLR-H
- 2 Salidas balanceadas aisladas (por transformador) por cada canal mediante 4 multiconectores LK (32 canales cada multiconector) ISO 1 e ISO 2
- 1 Salida balanceda Directa mediante 2 multiconectores LK (32 canales cada multiconector) para conexión de alimentación phantom:
- Ground lift por cada canal
- Transformador de alta calidad que provee un CMRR (*) alto (90 dB@1KHz)
- Formato AR para instalación en rack 19”
Para la conexión de los equipos con los que trabaja el grupo TSC como:
- Digico SD rack y Digico Quantum 338
- Yamaha RIO 3224 D2, Yamaha PM7 Rivage y Yamaha DM7
- Allen & Heath DM64, Allen & Heath C1500 y Allen & Heath C3500
se necesitaba un sistema unificado para 64 canales en el que se pudiera disponer de todos los canales en 3 receptores diferentes, todo esto multiplicado por 4 equipos.
«La funcionalidad principal que echaba en falta era disponer de un sistema universal donde poder manejar varios escenarios con facilidad»

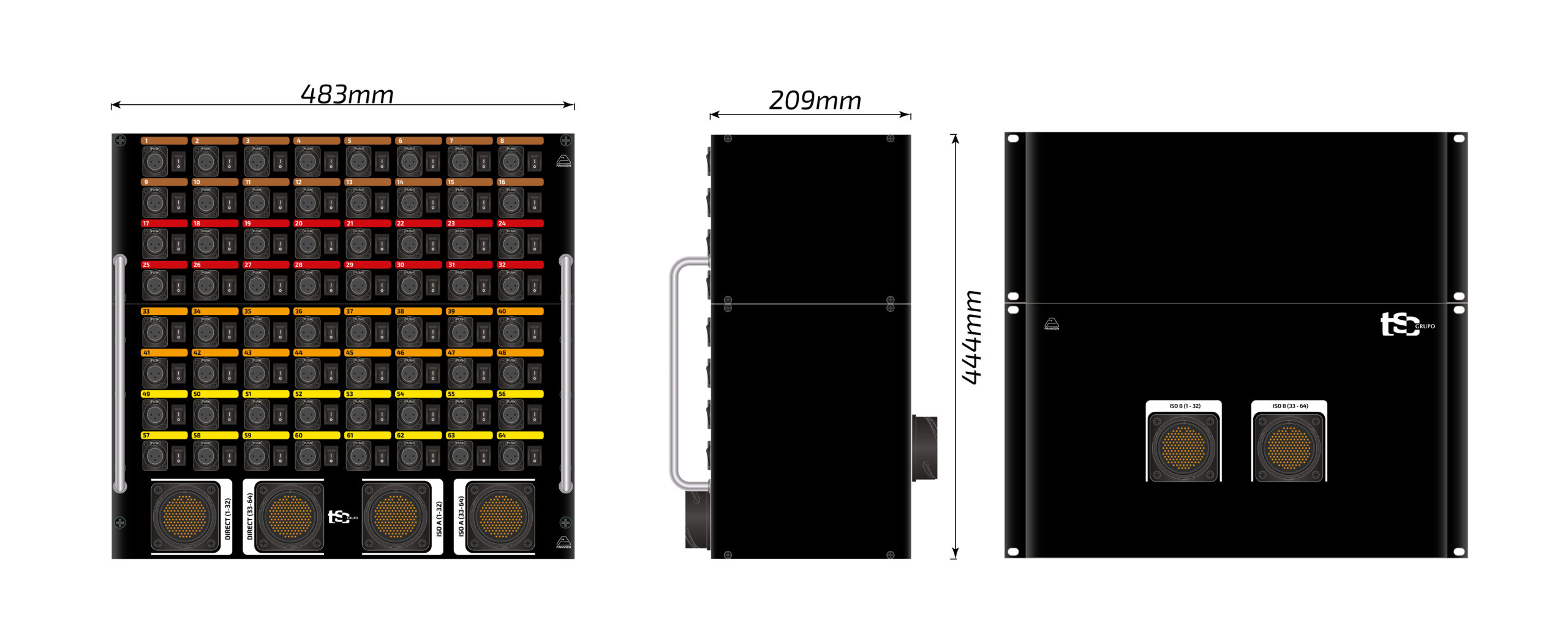

Según las especificaciones de nuestro cliente, en Pínanson, diseñamos y fabricamos a medida un sistema de distribución pasiva SAR REF.: PTRS9007 de 64 canales en caja AR para 19″ mediante conectores LK para un manejo rápido de los 64 canales y poder ser recibidos en 3 consolas diferentes (contando con la posibilidad del envío de la alimentación phantom a través de la conexión Directa del equipo).
Foto: Escenario en un evento del grupo TSC. Cortesía de Adrián Suárez Santana.
Cajas Remotas: con «espacio extra» para etiquetar
Para gestionar todas las señales que llegan a nuestro distribuidor SAR PTRS 9007 se fabricaron:
- 4 x DR: caja AR 19″ para entrada de Cajas remotas mediante 5 multiconectores LK y sistema Tidy de patcheo.
- 24 x Latigadores multiconector LK a 16 XLR-M-H
- 11 x Latigadores en caja AR 19″ con 2 LK y sistema Tidy de patcheo.
- 25 Cajas remotas formato UNI de 16 canales XLRH y multiconector LK. Estas cajas se fabricaron a medida expresa del cliente, ya que, necesitaba un espacio extra para la colocación de etiquetas en la cubierta de la caja encima de cada conector XLR.
Imagen: equipo completo de Grupo TSC
Foto: Caja Remota UNI fabricada a medida con espacio extra de etiquetado
