En la entrada de blog “SEÑALES DE AUDIO EN ESCENARIOS | PREGUNTAS FRECUENTES” resolvimos las cuestiones que se suelen plantear nuestros clientes a hora de decidirse por uno u otro distribuidor de escenario.

En el siguiente esquema se pueden ver las opciones que ofrecemos en Pínanson para conectar una Stage Box digital:

GAR

Distribuidor de señal analógica mediante multiconectores

SAR

Distribuidor de señal analógica mediante multiconectores y con aislamiento por transformador de alguna de las salidas

DIGI RACK BOX

Distribuidor de señal analógica conectada con stage box digital FOH mediante latiguillos XLR en el mismo armario rack

DIGI RACK BOX ISO

Distribuidor de señal analógica conectada con stage box digital FOH mediante latiguillos XLR en el mismo armario rack con una de las salidas aislada por transformador.

En este artículo nos centraremos en los DIGI RACK BOX, sus partes, ventajas y ejemplos con diferentes Stage Box Digitales de marcas como Yamaha, Digico, Avid, Soundcraft y Allen & Heath.

¿Qué es una Digi Rack Box?

Como se puede ver en el anterior esquema, cuando queremos tener nuestra Stage Box Digital en el mismo rack que nuestro distribuidor de escenario optaremos por la DIGI RACK BOX.

Es una interface pasiva donde convergen todas las señales de audio desde el escenario hasta las stage box digitales de las consolas digitales: FOH, Monitores y Grabación.

Es un producto 100% diseñado y fabricado a medida. Una Digi Rack Box completa se compondría de los siguientes módulos:

Módulo de cajas remotas, Módulo de patcheo de las cajas remotas, Patch de entrada directa, Salidas analógicas para stage box digital de MONITORES Y GRABACIÓN, Conexión con stage box digital de FOH.

¿De qué se compone?

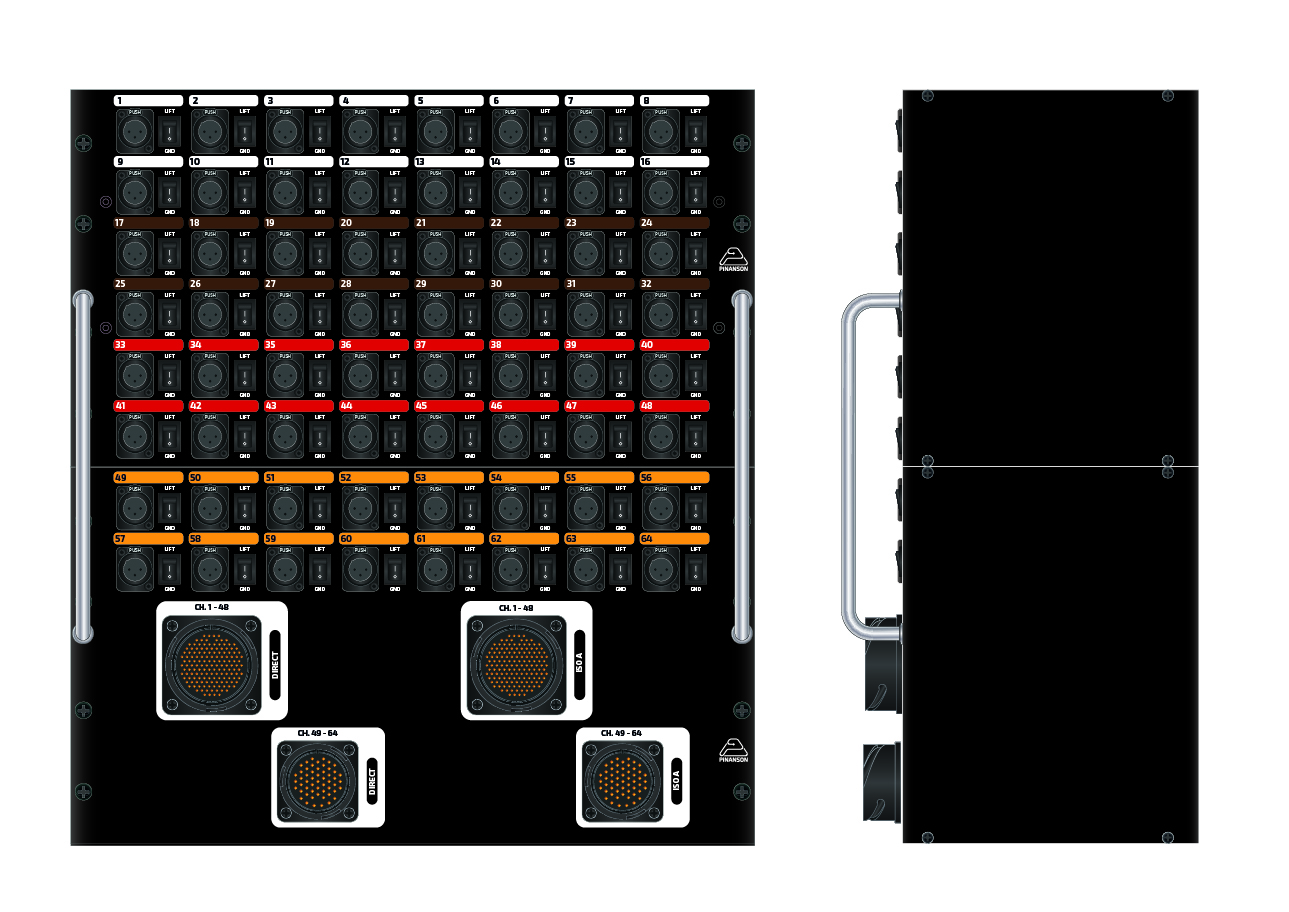

Módulo para la conexión de las cajas remotas mediante conectores circulares LK.

Módulo con latiguillos de patcheo para enrutar las señales de las cajas remotas

Módulo de entrada directa en el patch

Módulo de salida de señal analógica para la conexión de la Stage box digital de Monitores (y/o Grabación)

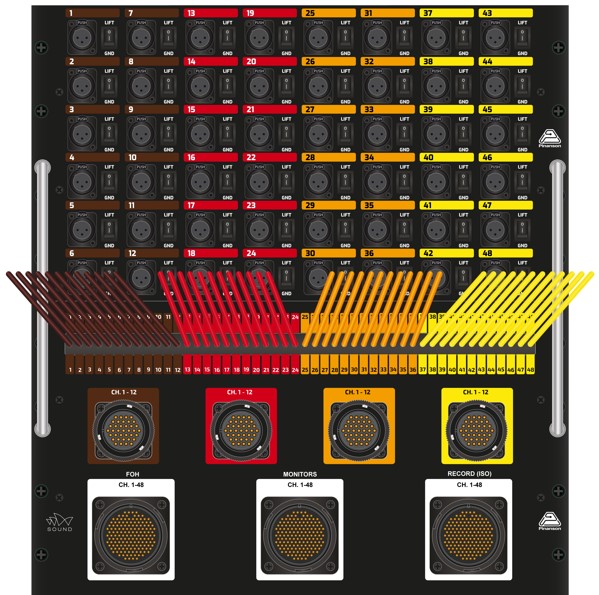

Módulo de conexión (mediante latiguillos XLR) a la Stage Box Digital de FOH

¿Qué ventajas tiene?

  1. Ahorro de cableado y tiempo debido a una única conexión inicial de las señales en la Stage Box Digital de FOH
  2. Simplificación del espacio por tener el equipo de distribución de señal y la Stage box Digital en un mismo rack
  3. Orden de las señales identificadas mediante colores y secciones (según preferencias del cliente)
  4. Evitar deterioro por conexión/desconexión directa en la Stage Box digital FOH

Ejemplos de Digi Rack Box

A continuación varios ejemplos de Digi Rack boxes diseñadas para los equipos de:  Yamaha, Digico, Avid, Soundcraft y Allen & Heath.

REF.20200461 DIGI RACK BOX para YAMAHA Rio 3224-D

REF.20200485 DIGI RACK BOX para DIGICO D2-Rack

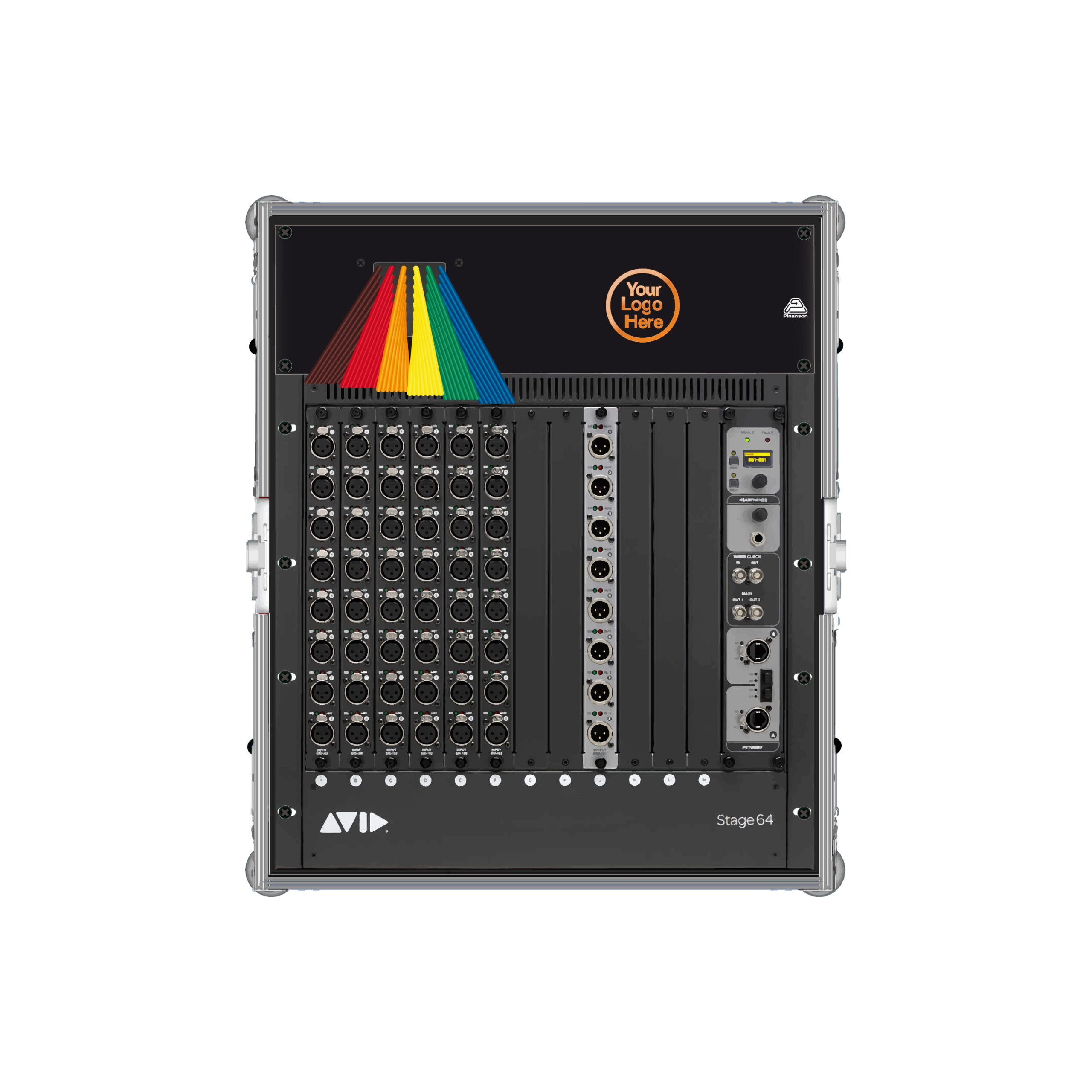

REF.20200480 DIGI RACK BOX para AVID VENUE STAGE 64 (48X8) SL6

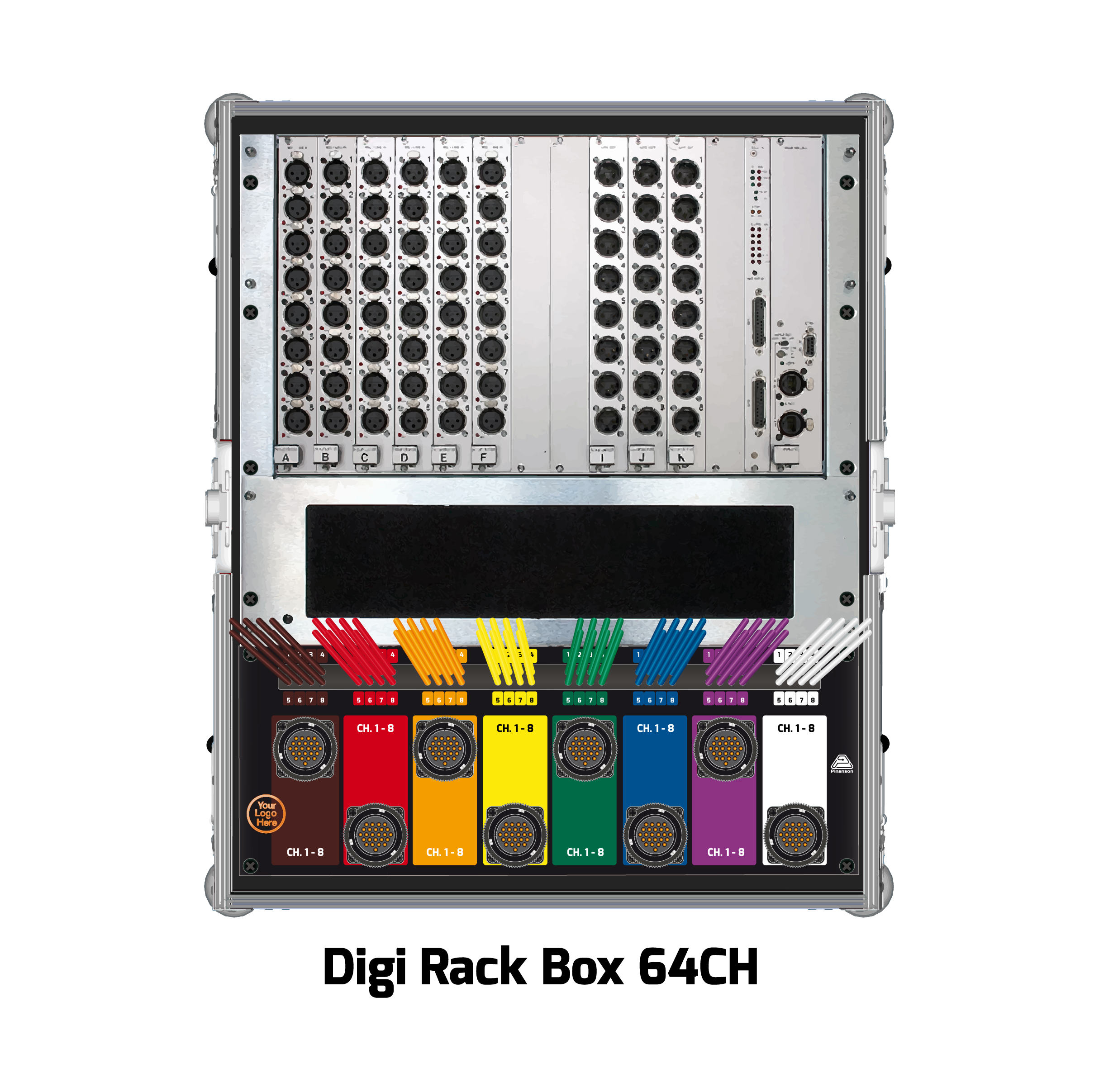

REF.20200484 DIGI RACK BOX para SOUNDCRAFT Vi Stagebox

REF.20200476 DIGI RACK BOX para ALLEN & HEATH GX4816

“Pínanson, the power of the invisible”
