| Splitter de audio Nivel Micro / Línea para conectar y distribuir señales de audio con aislamiento galvánico. | |
| Características | Transformadores de alta calidad. |
| Transformador | Lundahl |
| Emplazamiento | Atornillable en Rack. |
| Formato | Caja AR 19» |
| Fabricado | En España por Pínanson S.L. |
Splitter de audio Micro y Línea. SAR
Producto totalmente personalizable
Solo tienes que indicarnos los conectores que necesitas y te enviaremos una vista gráfica y un presupuesto.
Así hemos personalizado este producto para otros clientes

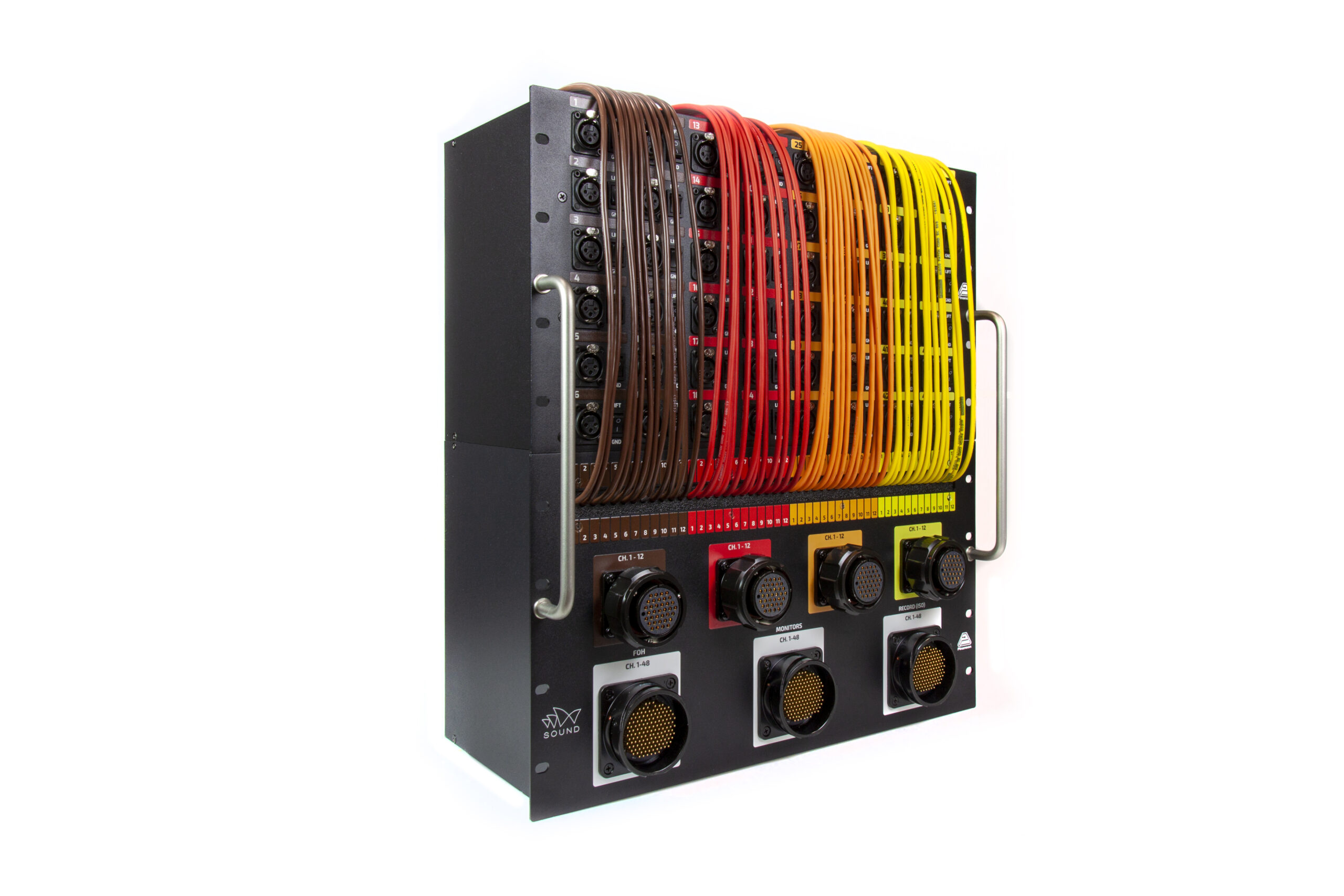

Opera House Sydney (Australia)
Splitter de 48 canales. Entrada y patcheo de cajas remotas. Multiconectores de salida a FOH, Monitores y Record aislada por transformador.
Radio Katowice (Polonia)
Splitter de 48 canales. Entrada en XLRH, salida aislada por transformador en XLRM y salida directa en Sub-D-25 por la parte trasera.
Centro de exhibiciones y convenciones (Muscat, Oman)
Splitter de 144 canales. Entrada por terminal block en la parte trasera, salida aislada por transformador en XLRM y salida directa en multiconectores
Ceremonia final de la Copa del Rey de Arabia Saudí
Splitter de 60 canales (48 envíos 12 retornos). Entrada en XLRH y multiconector, 2 salidas aisladas por transformador en multiconector y salida directa en multiconector. Todos los multiconectores en la parte trasera.
| Entrada de cajas remotas: | Remote boxes input: | Recoge las señales de audio de las cajas remotas distribuidas en el escenario a través de multiconectores. | Picks up the audio signals from the remote boxes distributed on stage through multi-connectors. |
| Patchcords desde cajas remotas: | Remote boxes patching: | Recoge las señales de entrada de cajas remotas a través de patch cords XLRM. | Picks up input signals from remote boxes via XLRM patch cords. |
| Patch de entrada directa: | Direct input patch: | Recoge las señales directamente o los patch cords desde cajas remotas a través de XLRH. | Picks up signals directly or patch cords from remote boxes via XLRF. |
| Salidas analógicas con aislamiento galvánico: | Analogue galvanic isolation output: | Recoge las señales del patch de entrada directa y añade salidas analógicas aisladas y directas a través de multiconectores. | Picks up the signals from the direct input patch and adds isolated and direct analog outputs via multi-connectors. |
| Conexión con stage box digital: | Digital stage box connection: | Recoge las señales del patch de entrada directa y las dirige a la stage box digital (del cliente) a través de multiconectores. | Picks up the direct input patch signals and routes them to the (client's) digital stage box via multi-connectors. |
| Acrónimo: | Acronym: | SAR | SAR |
| Nombre: | Name: | Splitter de audio Micro y Línea. Formato caja AR. | Splitter audio MIC & LINE. Box AR format. | ||
| Tipo de Señal: | Signal: | Audio nivel micro/línea | Mic/line level audio | ||
| Distribución: | Distribution: | Pasiva | Passive | ||
| Aislamiento: | Isolation: | Por transformador. Por canal. | By transformer. Each channel. | ||
| Conectores: | Connectors: | XLR, Multiconector o Terminal block | XLR, Multi or Terminal block | ||
| Entradas: | Input: | 1 entrada balanceada | 1 balanced input | ||
| Salida Directa: | Direct Output: | 1 salida directa balanceada | 1 balanced direct output | ||
| Salidas: | Outputs: | 2 salidas balanceadas y aisladas por transformador. (Consultar otras opciones) | 2 outputs balanced and isolated by transformer. (Consult other options) | ||
| Nº Canales: | No. Channels: | Sin límite | No limit | ||
| Respuesta en Frecuencia: | Frequency response: | ± 0.1 dB (-57 dBu, 20Hz-20KHz) | ± 0.1 dB (-57 dBu, 20Hz-20KHz) | ||
| THD+N: | THD+N: | ≤ 0.01% (-57 dBu, 1KHz) | ≤ 0.01% (-57 dBu, 1KHz) | ||
| CMRR: | CMRR: | > 70 dB (-57 dBu, 1KHz) | > 70 dB (-57 dBu, 1KHz) | ||
| Formato: | Format: | Caja AR 19" | AR 19" box | ||
| Emplazamiento: | Position: | Atornillable en Rack | Rack screw mounting | ||
| Conexión: | Connection: | Perpendicular al rack | Perpendicular to the rack | ||
| Material | Material | Panel frontal: | Frontal Panel: | Aluminio extrusionado | Extruded aluminium |
| Panel trasero: | Rear Panel: | Aluminio extrusionado | Extruded aluminium | ||
| Piezas de unión | Union parts | Aluminum 3mm y/o Acero al carbono 1,5mm | Aluminio 3mm and/or Carbon steel 1,5mm | ||
| Acabado: | Finish: | Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc. | Powder electrostatic covering 100-150 μ. Colour and direct print with text, logos, etc. on request | ||
| Dimesiones mm (An X Al x F): | Dimmensions mm (W X H X D): | Caja AR 19" MAM | Box AR 19" MAM | 483 X 89 X 214 | 483 X 89 X 214 |
| Caja AR 19" AR1 | Box AR 19" AR1 | 483 X 89 X 95 | 483 X 89 X 95 |
