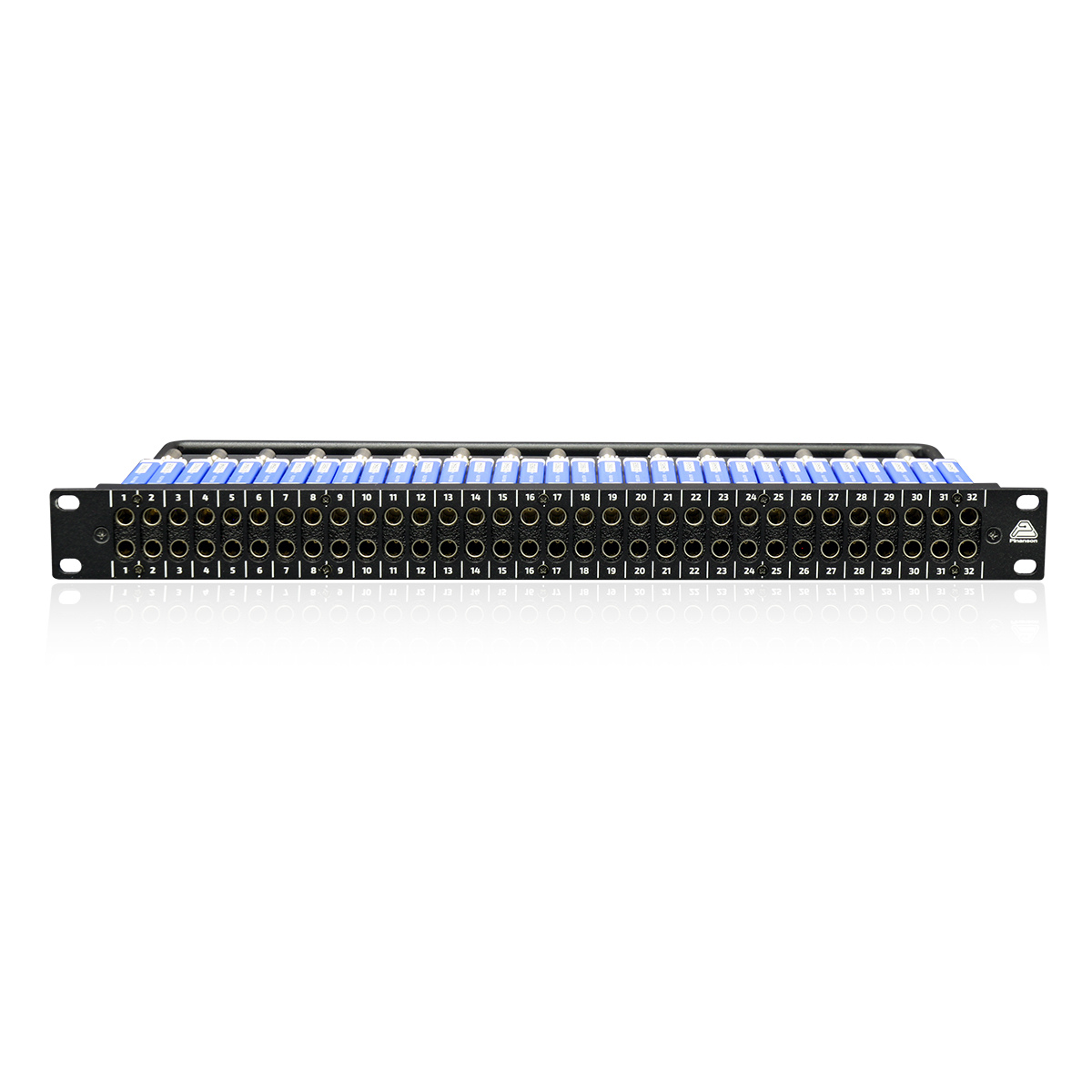

Patch panel DVP Mid size WECO

Patch panel de vídeo digital para señal 3G-SDI y anteriores. Para terminación o patcheo de entradas y salidas con conectores DVP Mid size WECO. Conectores normalizados.
Marca conectores Canare
Emplazamiento Atornillable en Rack.
Formato 19”
Fabricado En España por Pínanson S.L.
Recuerda, podemos personalizar todos nuestros productos para adaptarnos a cada necesidad.
SKU: PT18007 Categoría:
  • Patch panel DVP Mid size WECO – BNC 75 ohm
  • Conexión normalizada
  • Dos filas de 32 conectores en 1RU
  • Cumple con standard 3G-SDI SMPTE 424M y anteriores
  • Permite frecuencias de reloj desde DC hasta 3 GHz con una pérdida de retorno >10 dB
  • Panel aislador termoplástico para aislar los conectores del chasis
  • Conector de encapsulado robusto para uso prolongado
Nombre:Name:Patch panel 19"Patch Panel 19"
Emplazamiento:Position:Atornillable en RackRack screw mounting
Conexión:Connection:Perpendicular al rackPerpendicular to the rack
Material:Material:PanelPanelAluminio extrusionadoExtruded aluminium
Porta-etiquetas:Label Frame:Aluminio extrusionado con etiqueta de poliésterExtruded aluminium with polyester label
Varilla sujeta-cables:Cable Lacing bar:Barra de acero F1 calibrado de diametro 8mm. Doblado en U de 65, 100 ó 150 mmCalibrated F1 steel bar diameter 8mm. U bent of 65, 100 or 150 mm
Acabado:Finish:Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc.Powder electrostatic covering 100-150 μ. Colour and direct print with text, logos, etc. on request
Dimesiones mm (An X Al X F):Dimmensions mm (W X H X D):1RU (483 X 44,5 X 25,3 + Varilla sujeta-cables)1RU (483 X 44,5 X 25,3 + Lacing bar)
1RU + Porta-etiquetas (483 X 44 X 18,5 + Varilla sujeta-cables)1RU + Label Frame (483 X 44 X 18,5 + Lacing bar)
2RU (483 X 89 X 25,3 + Varilla sujeta-cables)2RU (483 X 89 X 25,3 + Lacing bar)
2RU + Porta-etiquetas (483 X 88,1 X 25,3 + Varilla sujeta-cables) 2RU + Label Frame (483 X 88,1 X 25,3 + Lacing bar)
3RU (483 X 133,5 X 25,3 + Varilla sujeta-cables)3RU (483 X 133,5 X 25,3 + Lacing bar)
4RU (483 X 177,8 X 25,3 + Varilla sujeta-cables)4RU (483 X 177,8 X 25,3 + Lacing bar)
6RU (483 X 265,9 X 25,3 + Varilla sujeta-cables)6RU (483 X 265,9 X 25,3 + Lacing bar)

Datos Técnicos DVP MIDSIZE

Tech Data DVP MIDSIZE
