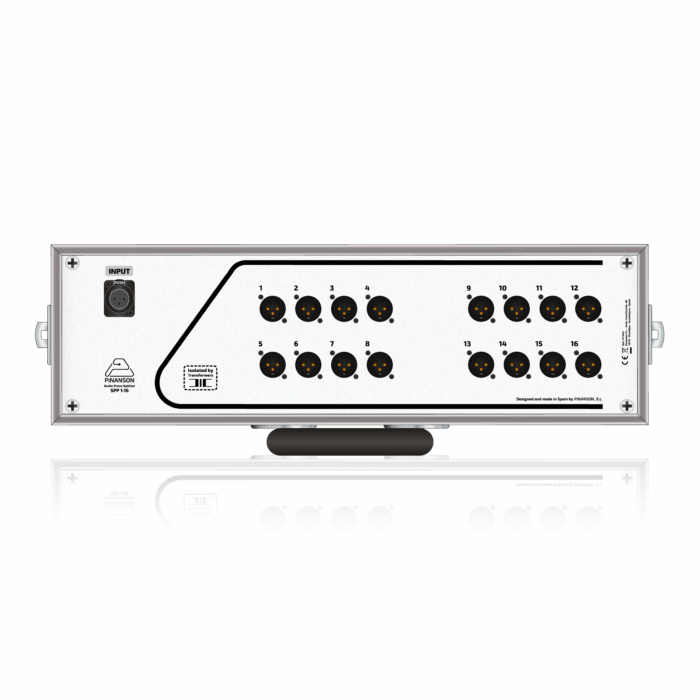

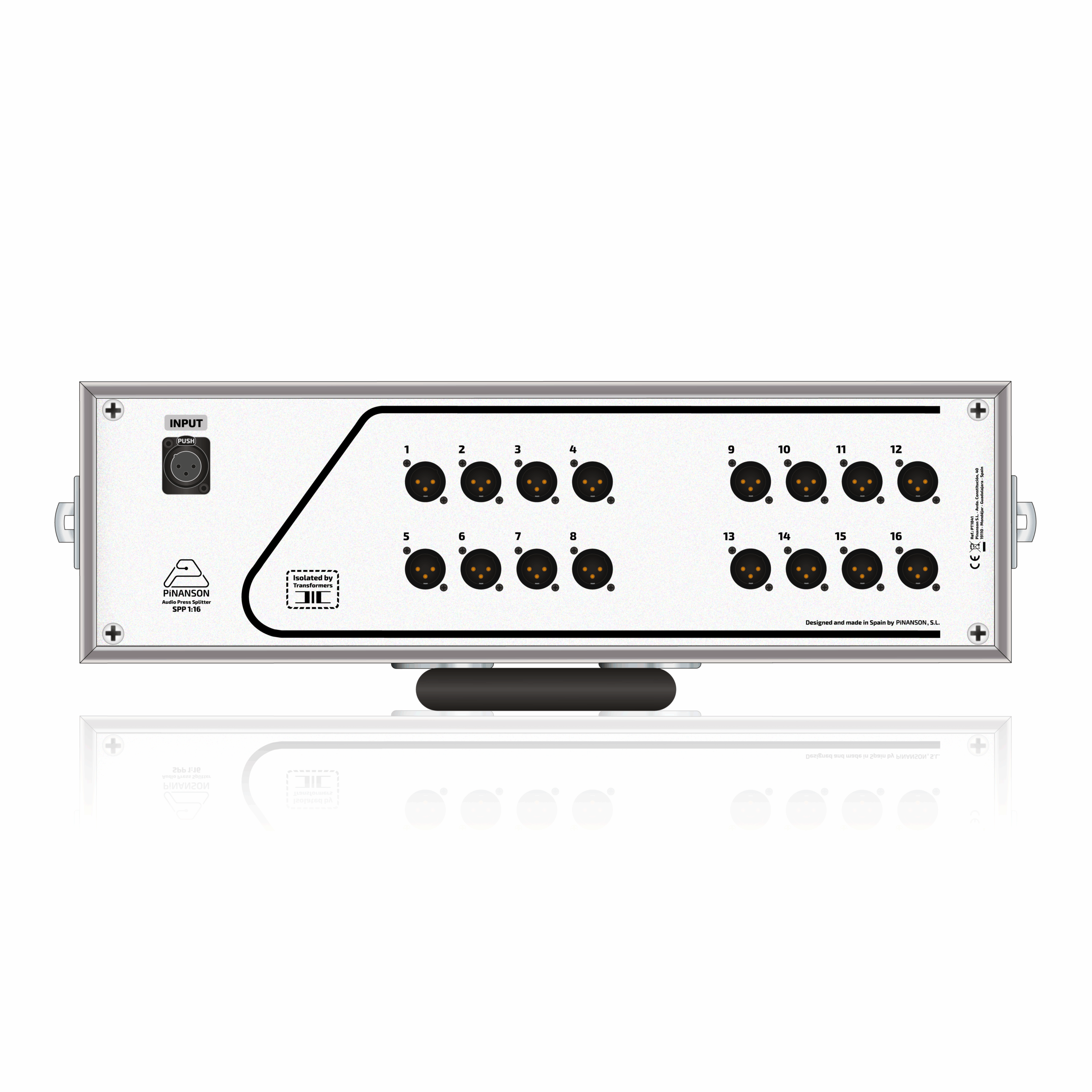

SPP
| Splitter pasivo con transformador: no necesita corriente y sus salidas van aisladas por transformador. | |
| Características | Salidas aisladas por transformador. |
| Salidas | Hasta 24 XLRM |
| Transformador | Lundahl |
| Emplazamiento | Portátil, atornillable en Rack o atornillable en superficies. |
| Formato | Flight case (Maletín), Caja AR 19”, Caja MF, Caja WR o Embellecedor |
| Fabricado | En España por Pínanson S.L. |
ARTÍCULOS DEL BLOG RELACIONADOS
Descarga aquí los datos técnicos disponibles
Algunas opciones
Salidas* 8 Salidas12 Salidas24 Salidas
Formato* Caja AR 19"Caja para sueloCaja WREmbellecedorFlight case (maletín)Caja MF
Así hemos personalizado este producto para otros clientes
Hospital Universitario Torrecárdenas (España)
Splitter de audio Nivel Línea para distribución pasiva. Para 12 puestos de prensa en formato flight case tipo maletín.
Valencia Club de Fútbol (España)
Splitter de audio Nivel Línea para distribución pasiva. Para 12 puestos de prensa en formato caja de superficie Wall Rack.
Catalonia Hotels Resorts (España)
Splitter de audio Nivel Línea para distribución pasiva. Para 8 puestos de prensa en formato caja de superficie MF.
Ayuntamiento de Valladolid (España)
Splitter de audio Nivel Línea para distribución pasiva. Para 8 puestos de prensa en formato Wall Plate.
| Acrónimo: | SPP |
| Tipo de Señal: | Audio nivel línea |
| Distribución: | Pasiva |
| Aislamiento: | Por transformador. Por canal. |
| Nº Entradas: | 1 Balanceada XLR-H. Nivel Línea. |
| Salida Link: | 1 Balanceada XLR-M. Nivel Línea. |
| Nº Salidas: | 8, 12 o 24 Balanceadas XLR-M. Nivel Línea. |
| Respuesta en Frecuencia: | ± 0.8 dB (+4 dBu, 20Hz-20KHz) |
| THD+N: | ≤ 0.05% (+4 dBu, 1KHz) |
| CMRR: | > 100 dB (+4 dBu, 1KHz) |
| Formato: | Fly case (Maletín), Wall Rack o Caja MF |

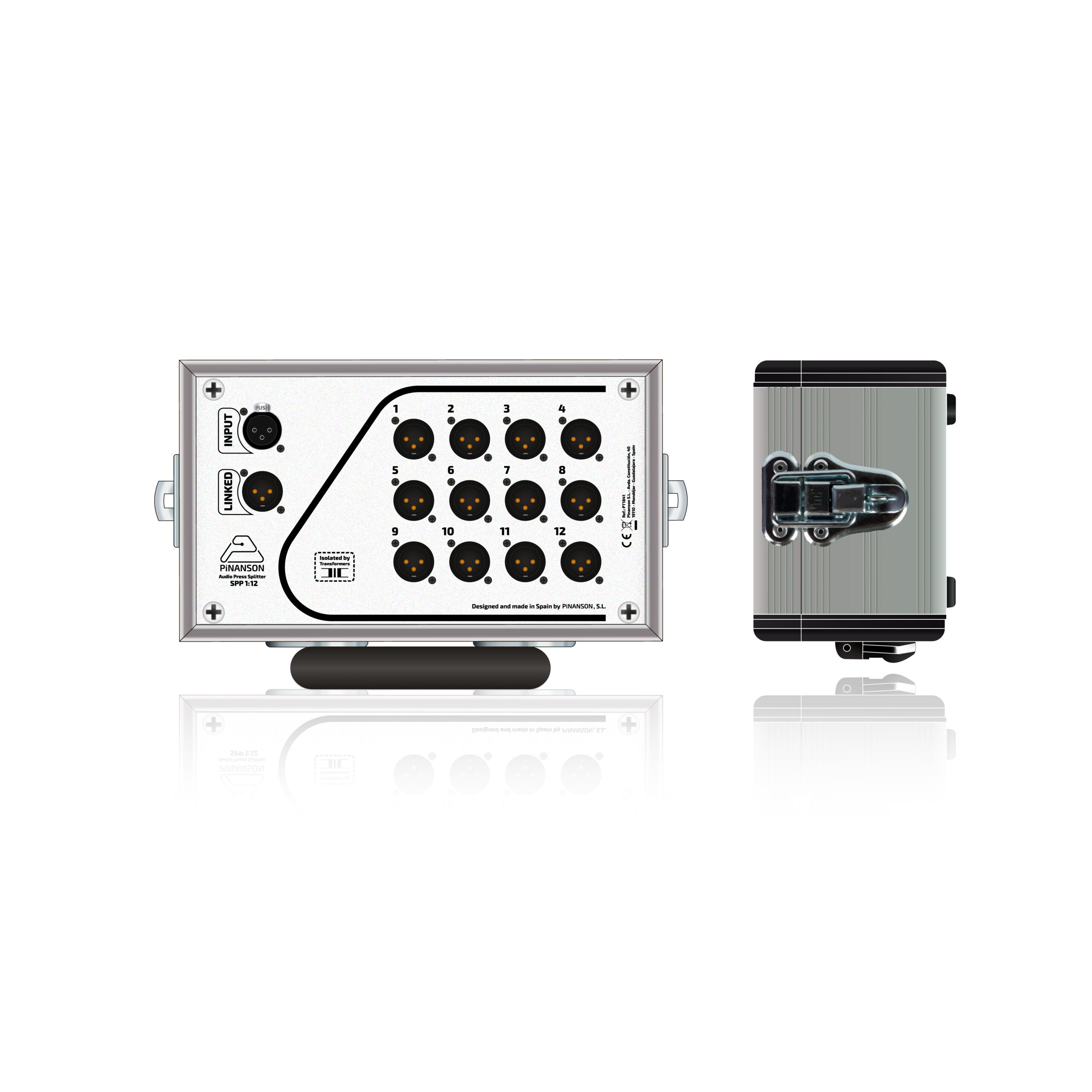

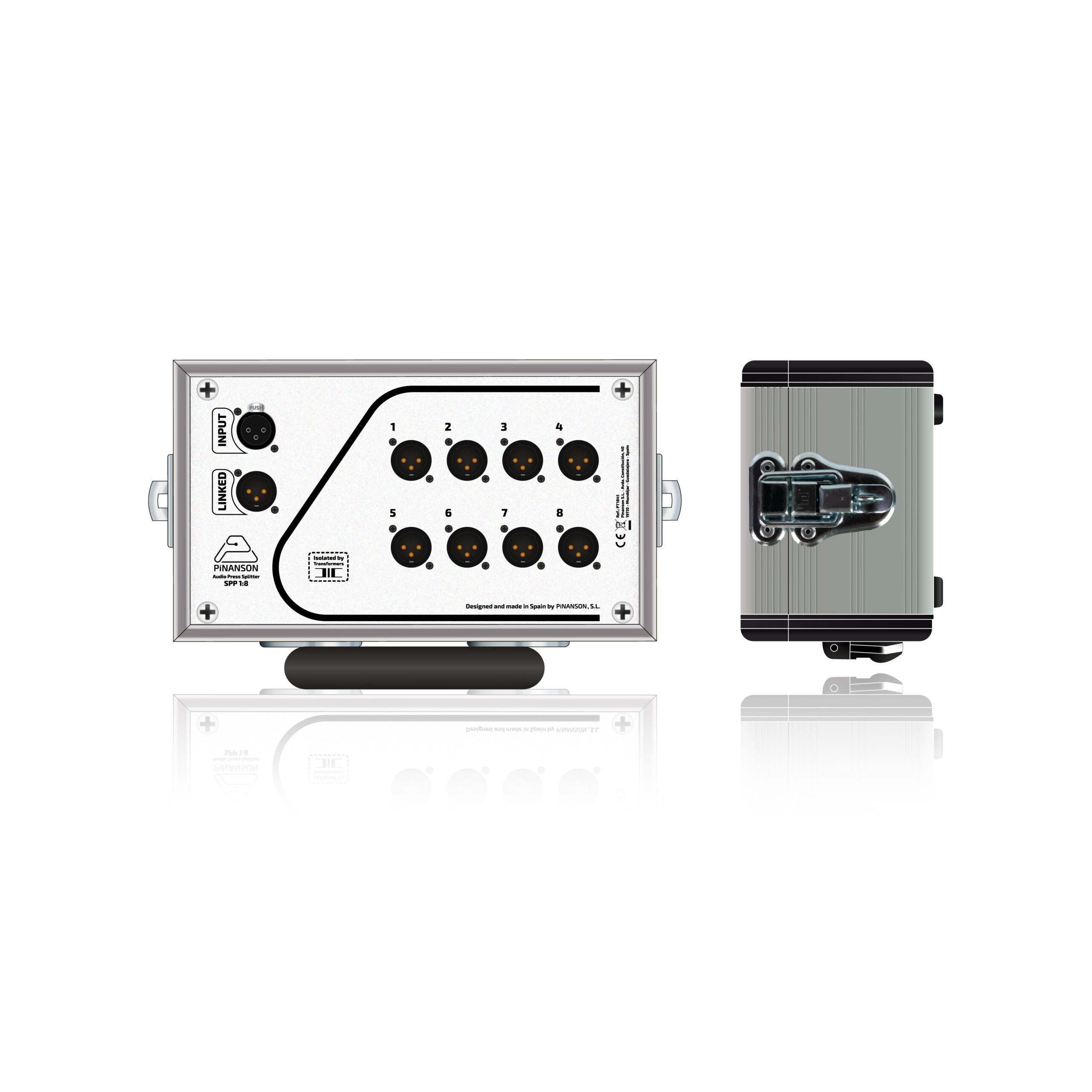

FORMATO FLIGHT CASE (Maletín)
| Nombre: | Flight case (Maletín) | |
| Emplazamiento: | Superficies | |
| Instalación: | Móvil | |
| Material: | Bisagras y cierre: | Chapa cincada |
| Asa: | Plástico | |
| Cantoneras: | Plástico (MOD: ALUM) o Chapa cincada (MOD: ALUM-W 2015) | |
| Perfilería: | Aluminio | |
| Patas: | Goma | |
| Superficie: | Madera contrachapada y cara exterior recubierta de pvc de 4mm (MOD: ALUM) ó 6mm (MOD: ALUM-W 2015) | |
| Revestimiento interno: | Foam 5mm (ALUM-W 2015) | |
| Panel de conexiones: | Aluminio extrusionado | |
| Acabado: | Acabado interior: | Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc. |
| Acrónimo: | M |
| Nombre: | Caja AR 19" | |
| Emplazamiento: | Atornillable en Rack | |
| Conexión: | Perpendicular al rack | |
| Material | Panel frontal: | Aluminio extrusionado |
| Panel trasero: | Aluminio extrusionado | |
| Piezas de unión | Aluminum 3mm y/o Acero al carbono 1,5mm | |
| Acabado: | Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc. | |
| Dimensiones mm (An X Al): | 1RU (483 X 44,5) | |
| 2RU (483 X 89) | ||
| 3RU (483 X 133,5) | ||
| 4RU (483 X 177,8) | ||
| 6RU (483 X 265,9) | ||
| Dimensiones mm (F): | UNI (44) | |
| AR1 (91) | ||
| MAM (210) |
| Nombre | Caja MF A | Caja MF S | Caja MF PD | |
| Emplazamiento: | Superficies | Superficies | Superficies | |
| Instalación: | Móvil | Atornillable | Atornillable | |
| Conexión: | Perpendicular superficie | Perpendicular o paralelo a la superficie (conectores en las tapas laterales) | Perpendicular superficie | |
| Material: | Caja: | Aluminio extrusionado | Aluminio extrusionado | Aluminio extrusionado |
| Tapas: | Aluminio 3mm | Acero 1,5mm | Aluminio 3mm | |
| Acabado: | Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc. | Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc. | Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc. | |
| Acrónimo: | CAM A | CAM S | CAM PD | |
| Dimensiones mm (An X Al X F): | CAM A (Depende de la configuración X 115 X 45) | CAM S (Depende de la configuración X 115 X 45) | CAM PD (115 X 45 X Depende de la configuración) | |
| CAMG A (Depende de la configuración X 143 X 47) | CAMG S (Depende de la configuración X 143 X 47) | CAMG PD (143 X 47 X Depende de la configuración) |
| Nombre | Caja WR | |
| Emplazamiento: | Superficie | |
| Instalación: | Atornillable | |
| Conexión: | Perpendicular superficie | |
| Material: | Solapa: | Acero 1,5mm |
| Puerta: | ||
| Caja: | Acero 1,5mm | |
| Panel de conexiones: | Aluminio extrusionado | |
| Acabado: | Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc. | |
| Acrónimo: | WR | |
| Dimensiones mm (An X Al X F): | 2RUMM (137 X 146 X 100) | |
| 2RUM (273 X 143 X 70/100) | ||
| 4RUM (273 X 300 X 70/100) | ||
| 6RUM (273 X 300 X 70/100) | ||
| 8RUM (273 X 389 X 70/100) | ||
| 2RU (515 X 143 X 70/100) | ||
| 4RU (515 X 300 X 70/100) | ||
| 6RU (515 X 300 X 70/100) | ||
| 8RU (515 X 480 X 70/100) | ||
| 10RU (515 X 480 X 70/100) | ||
| 12RU (515 X 655 X 70/100) | ||
| 14RU (515 X 655 X 70/100) |
| Nombre: | Embellecedor W | |
| Emplazamiento: | Superficies | |
| Instalación: | Encastrable | |
| Conexión: | Perpendicular superficie | |
| Material: | Solapa: | Acero 1,5mm |
| Tapa: | ||
| Caja trasera: | ||
| Panel de conexiones: | Aluminio extrusionado | |
| Acabado: | Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc. | |
| Acrónimo: | W | |
| Dimensiones mm (An X Al X F): | 2RUM (273 X 143 X 8) | |
| 4RUM (273 X 300 X 8) | ||
| 6RUM (273 X 300 X 8) | ||
| 8RUM (273 X 389 X 8) | ||
| 2RU (515 X 143 X 8) | ||
| 4RU (515 X 300 X 8) | ||
| 6RU (515 X 300 X 8) | ||
| 8RU (515 X 480 X 8) | ||
| 10RU (515 X 480 X 8) | ||
| 12RU (515 X 655 X 8) | ||
| 14RU (515 X 655 X 8) |
| Nombre: | Caja TB AT | |
| Emplazamiento: | Suelo | |
| Instalación: | Encastrable | |
| Conexión: | Perpendicular suelo | |
| Material: | Solapa: | Plancha aluminio 6mm |
| Puerta: | Plancha aluminio 6mm | |
| Eje de puerta: | Acero inoxidable | |
| Soporte de Eje: | Latón Niquelado | |
| Bisagras salida cables: | Acero inoxidable | |
| Panel Frontal y Trasero: | Aluminio extrusionado | |
| Panel de conexiones: | Aluminio extrusionado | |
| Placas de unión: | Plancha aluminio | |
| Acabado: | Acabado exterior: | Recubrimiento electroestático en polvo 100-150 µ. Color bajo petición. |
| Acabado interior: | Recubrimiento electroestático en polvo 100-150 µ. Bajo petición, color e Impresión directa con texto, logotipos, etc. | |
| Carga máxima soportada (Mediante ensayo de compresión a 20 ± 3° C, 10mm/min): | 12.670 N | |
| Acrónimo: | TB AT | |
| Dimensiones mm (An X Al X F): | 2U 183 (183 X 180 X 134) | |
| 2U 233 (233 X 180 X 134) | ||
| 3U 233 (233 X 255 X 134) | ||
| 4U 300 (300 X 270 X 178) |
